题目内容

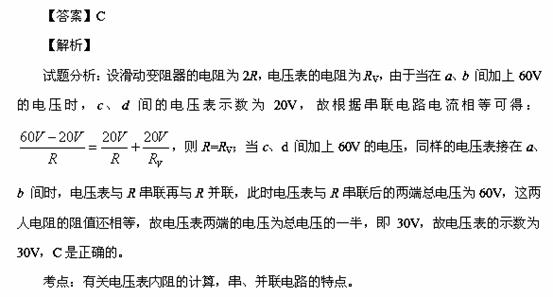

如图所示的电路中，滑片P位于滑动变阻器的中点，当在a, b 间加上60V的电压时，c,d 间的电压表示数为20V，若在c,d 间加上60V的电压，同样的电压表接在a, b 间，则此时电压表的示数为

A．120V        B．60V        C．30V         D．20V

练习册系列答案
相关题目

如图所示的电路中，滑线变阻器的滑动端正好处于正中央的位置，a、b为输出端，则[    ]

Ａ、a、b空载时，Uab=Ucd /2；

Ｂ、a、b接负载R时，Uab＜Ucd/2；

Ｃ、ab接负载R并当R增大时，电源输出电流一定减少；

Ｄ、ab接负载R并当R增大时，R消耗的电功率一定减少。


如图所示的电路中，滑线变阻器的滑动端正好处于正中央的位置，a、b为输出端，则[    ]

Ａ、a、b空载时，Uab=Ucd /2；

Ｂ、a、b接负载R时，Uab＜Ucd/2；

Ｃ、ab接负载R并当R增大时，电源输出电流一定减少；

Ｄ、ab接负载R并当R增大时，R消耗的电功率一定减少。


如图所示的电路中，滑线变阻器的滑动端正好处于正中央的位置，a、b为输出端，则：[　　 ]

A、a、b空载时，Uab=Ucd /2；

B、a、b接负载R时，Uab＜Ucd/2；

C、ab接负载R并当R增大时，电源输出电流一定减少；

D、ab接负载R并当R增大时，R消耗的电功率一定减少。




如图所示的电路中，滑线变阻器R2接入电路的电阻是2Ω，定值电阻R1＝6Ω，电源内阻r＝1Ω，当S1、S2均闭合时，电源的功率为16W，电源的效率为75％，此时灯L正常发光，求：

(1)灯L的额定功率；

(2)当S2断开时，若仍使灯L正常发光，此时变阻器R2消耗的功率多大？



如图所示的电路中，滑片P位于滑动变阻器的中点，当在a, b 间加上60V的电压时，c,d 间的电压表示数为20V，若在c,d 间加上60V的电压，同样的电压表接在a, b 间，则此时电压表的示数为

A．120V        B．60V        C．30V         D．20V
