题目内容

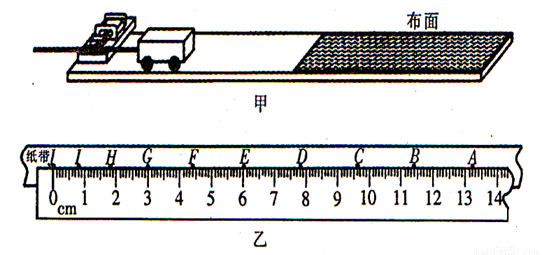

图甲所示是用打点计时器记录小车运动情况的装置，开始时小车在水平玻璃板上匀速运动，后来在薄布面上做匀减速运动，所打出的纸带如图乙所示（附有刻度尺）．纸带上相邻两点对应的时间间隔为0.02s．从纸带上记录的点迹情况可知，A、E两点迹之间的距离为
7.20cm
7.20cm
小车在玻璃板上匀速运动的速度大小为
0.90
0.90
m/s，小车在布面上运动的加速度大小为
5.0
5.0
m/s2，打点计时器打下H点时小车的速度大小为
0.55
0.55
m/s．
分析：从刻度尺上直接读出AE之间的距离，匀速运动的速度等于位移除以时间，根据匀变速直线运动的推论求解加速度．
根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上H点时小车的瞬时速度大小．
解答：解：从刻度尺上直接读出AE之间的距离为：xAE=13.20-6.00cm=7.20cm
由图可知匀速运动时，0.02s内的位移为：x=13.20-11.40=1.80cm
所以小车在玻璃板上做匀速运动的速度大小为：v=
x
T
=
0.0180
0.02
=0.90m/s
设J到I之间的距离为x1，以后各段分别为x2、x3、x4、x5、x6，
根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，
得：x4-x1=3a1T2
x5-x2=3a2T2
 x6-x3=3a3T2
为了更加准确的求解加速度，我们对三个加速度取平均值
得：a=
1
3
（a1+a2+a3）
即小车运动的加速度计算表达式为：a=
XDG-XJG
9T2
=
(0.0780-0.0300)-(0.0300-0)
9×(0.02)2
m/s2=5.0m/s2，
根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上H点时小车的瞬时速度大小．
vH=
XGI
tGI
=
0.03-0.008
2×0.02
=0.55m/s
故答案为：7.20cm，0.90，5.0，0.55
点评：要提高应用匀变速直线的规律以及推论解答实验问题的能力，在平时练习中要加强基础知识的理解与应用．
