Question

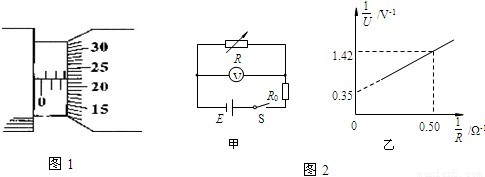

（1）图1中螺旋测微器的读数为______mm．
（2）为了测量由两节干电池组成的电池组的电动势和内电阻，某同学设计了如图2甲所示的实验电路，其中R为电阻箱，R=5Ω为保护电阻．实验步骤如下：
断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值．多次重复上述操作，可得到多组电压值U及电阻值R，并以为纵坐标，以为横坐标，画出的关系图线（该图线为一直线），如图2乙所示．由图线可求得电池组的电动势E=______V，内阻r=______Ω．（保留两位有效数字）

Answer 1

【答案】分析：（1）螺旋测微器的读数为：主尺+半毫米+转筒
（2）由图象可以看出电源电动势，由闭合电路欧姆定律可以求内阻．
解答：解：（1）螺旋测微器的读数为：主尺+半毫米+转筒=2+0.5+22.0×0.01=2.720mm；
（2）设电源的电动势为E，内阻为r，由闭合电路欧姆定律知：
当R无穷大时，E=U==2.9V；当R=2Ω时，U=V，I=，由E=U+I（r+R）知r=1.2_Ω
故答案为：（1）2.720    （2）2.9   1.2
点评：本题考查了螺旋测微器的读数方法，从图象中获取有用的物理信息的能力，结合闭合电路欧姆定律求出内阻．
