题目内容

如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角θ，导轨间距l，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度为B，方向垂直斜面向上．将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距 l．静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F，使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动，加速度大小gsinθ，乙金属杆刚进入磁场时，发现乙金属杆作匀速运动．

（1）甲乙的电阻R各为多少；

（2）以刚释放时t=0，写出从开始释放到乙金属杆离开磁场，外力F随时间t的变化关系；

（3）若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q，试求此过程中外力F对甲做的功．



【答案】

（1）（2）（3）见解析

【解析】（1）乙进入磁场前，不受安培力

（2）乙进入磁场时，匀速

乙：

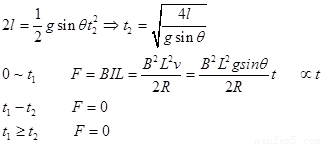

（3）

（4）乙进入磁场前   甲、乙发出相同热量Q1

W安1=2Q1

甲：F=F安WF= W安1=2Q1

甲出磁场，乙进磁场

甲：F=0 WF’=0

乙切割磁感线    甲乙发出相同热量Q乙

W安2=2Q2

乙匀速运动  F安2=mgsinθ

W安2= F安L=mgLsinθ

∴WF=2Q1=2（Q-Q2）=2Q-2Q2=2Q-mgLsinθ

本题考查导体棒在磁场中的运动，乙进入磁场前，不受安培力，所以只受重力沿斜面向下的分力，根据牛顿第二定律可得出乙在进入磁场前的加速度，结合算出乙进入磁场时的速度。，三个式子联立求出电阻R.对于F随时间的变化，需要分阶段考虑，乙进入磁场前  甲、乙发出相同热量Q1
