题目内容

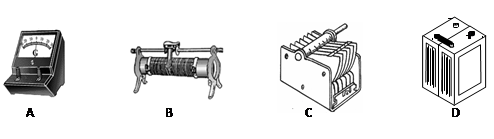

如图所示的电学器件中，哪个是滑动变阻器？



【答案】

B

【解析】

试题分析：选项A为电流表、选项B为电阻器、选项D为电源，C为电容器，故选B

考点：考查用电器

点评：难度较小，常见的用电器示意图要牢记
