（18分）（2012·广东理综物理）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。

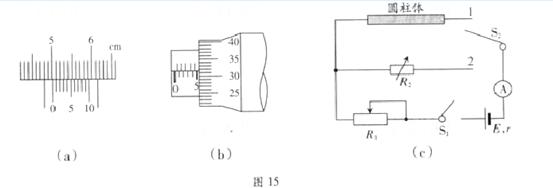

①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm。

②按图15（c）链接电路后，实验操作如下：

（a）将滑动变阻器R₁的阻值置于最_____处（填“大”或“小”）；将S₂拨向接点1，闭合S₁，调节R₁，使电流表示数为I₀；

（b）将电阻箱R₂的阻值调至最______（填“大”或“小”）；将S₂拨向接点2；保持R₁不变，调节R₂，使电流表示数仍为I₀，此时R₂阻值为1280Ω；

③由此可知，圆柱体的电阻为_____Ω。



Answer 1

【答案】

①5.01   5.315  ②（a）大    （b）大   ③1280

【解析】根据游标卡尺读数规则，长度为5.01cm，根据螺旋测微器的读数规则，直径为5.315mm。对于滑动变阻器的限流接法，闭合开关前，将滑动变阻器R₁的阻值置于最大处。将S₂拨向接点2前，将电阻箱R₂的阻值调至最大处。此题采用等效替代法测量电阻，圆柱体的电阻等于电阻箱R₂的阻值，为1280Ω。
