题目内容

用伏安法测量电阻阻值R，并求出电阻率ρ.

给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干.

甲

 乙　　　　　　　　　　　　　　　　　　　　　　　　 丙

（1）画出测量R的电路图.

（2）甲图中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：

求出的电阻值R=_______.（保留3位有效数字）

（3）待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图乙、图丙所示，由图可知其长度为_______，直径为_______.

（4）由以上数据可求出ρ=_______.（保留3位有效数字）

答案：
解析：

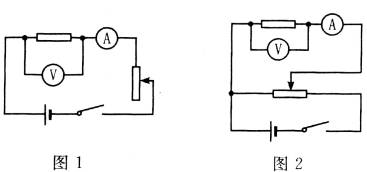

【解析】（1）电路图如图1或图2.

（2）①作U－I直线.舍去左起第2点，其余5个点尽量靠近直线且均匀分布在直线两侧.②求该直线的斜率k，则R=k.

229Ω（221～237Ω均为正确）.

（3）0.800cm；0.194cm.

（4）ρ=Ω·m=8.46×10-2Ω·m.
