题目内容

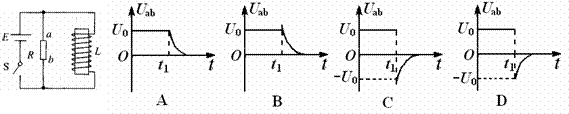

如图L是绕在铁芯上的线圈，它与电阻R、开关S和电池E构成闭合回路．线圈的直流电阻RL

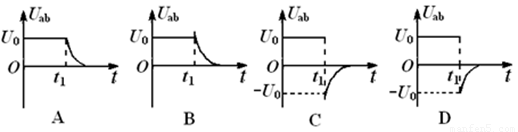

R，开关S开始处于闭合状态，电阻两端电压Uab=U0，在t=tl时刻，断开开关S，则能较准确表示电阻R两端的电势差Uab随时间t变化的图线是（ ）
【答案】
C
【解析】
试题分析：断开开关瞬间，流过自感线圈电流减小，产生与原电流方向相同的自感电流，此时自感线圈相当于电源，电源内部电流从负极流向正极，因此a端电势低，Uab为负值，故选C
考点：考查自感现象
点评：本题难度较小，首先应判断原电流与断开时电流方向，注意电源内部电流由负极流向正极
