题目内容
某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图1所示，
（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是 。
（2）按电路原理图1及用多用电表的电压档检查电路，把两表笔分别接c、d时的实物电路图2以画线代导线连接起来。

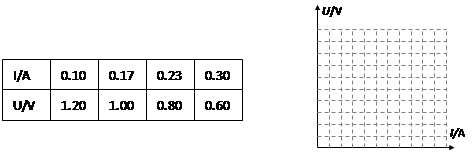

（3）排除故障后，该同学顺利完成实验，测定下列数据根据，数据在下面坐标图中画出U—I图象，由图知：电池的电动势为 ，内阻为 。
（1）R断路 （2分）（2）如图
（3分）
（3）1.5V（1分） 0.5Ω（1分）如图（2分）
解析
