用伏安法测一节干电池的电动势和内电阻。

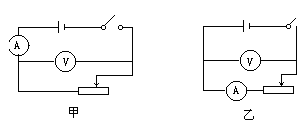

(1)用图所示的甲、乙两个供实验的电路图，实验时应选用电路图______。
(2)选用较好的电路后，由于安培表和伏特表内电阻对电路的影响，所测的电动势将偏______。

乙小

解析
