题目内容

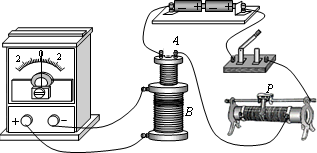

如图所示是“研究电磁感应现象”的实验装置．
(1)将图中所缺导线补接完整．
(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将________；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将________．(以上两空选填“向右偏”、“向左偏”或“不偏转”)
答案：
解析：
解析：
|
(1)见图
(2)向左偏，向右偏 |
练习册系列答案
全程金卷系列答案
快乐5加2金卷系列答案
相关题目
分享到- QQ空间
- 新浪微博
- 百度搜藏
- 人人网
- 腾讯微博
- 开心网
- 腾讯朋友
- 百度空间
- 豆瓣网
- 搜狐微博
- MSN
- QQ收藏
- 我的淘宝
- 百度贴吧
- 搜狐白社会
- 更多...
百度分享
一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，用下面的方法测量它匀速转动时的角速度。
实验器材：电磁打点计时器、米尺、纸带、复写纸片。
实验步骤：
（1）如图1所示，将电磁打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔后，固定在待测圆盘的侧面上，使得圆盘转动时，纸带可以卷在圆盘侧面上。
（2）启动控制装置使圆盘转动，同时接通电源，打点计时器开始打点。
（3）经过一段时间，停止转动和打点，取下纸带，进行测量。
① 由已知量和测得量表示的角速度的表达式为ω= 。式中各量的意义是：
.
② 某次实验测得圆盘半径r=5.50×10-2m，得到纸带的一段如图2所示，求得角速度为 。
（1） （2）6.8/s。 |
，T为电磁打点计时器打点的时间间隔，r为圆盘的半径，x2、x1是纸带上选定的两点分别对应的米尺的刻度值，n为选定的两点间的打点数（含两点）。
或
……；（s5+s6）/2T；1，5
