Question

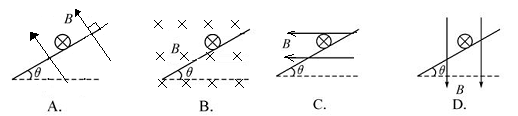

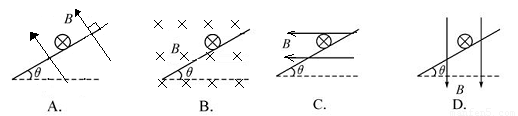

质量为m的金属细杆置于倾角为θ的导轨上，导轨的宽度为d，杆与导轨间的摩擦因数为μ，若给细杆通以一定流时，杆恰好静止于导轨上．如图所示的A、B、C、D四个图中，杆与轨间的摩力一定不为零的是（　　）

A．

B．

C．

D．

Answer 1

分析：首先根据左手定则判断出安培力的方向，然后通过对杆ab受力分析，根据共点力平衡判断杆子是否受摩擦力．

解答：解：A、杆受重力、沿斜面向上的安培力，支持力，三个力合力有可能为0，可以不受摩擦力即杆与轨见的摩擦力可能为零．故A错误．
      B、磁场与电流方向平行，安培力为0，则杆受重力、支持力，二力不平衡，则必须受沿斜面向上的摩擦力．故B正确．
       C、杆受重力、竖直向下的安培力、支持力，三力合力不可能为0，要想处于平衡，一定受摩擦力．故C正确．
       D、杆受重力，水平向左的安培力和斜面的支持力，三力合力不可能为0，要想处于平衡，一定受摩擦力．故D正确．
故选：BCD．

点评：解决本题的关键掌握安培力的方向判定，以及能正确地进行受力分析，根据受力平衡判断杆子是否受摩擦力．
