题目内容

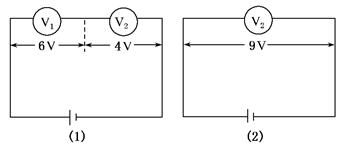

如图(1)所示,电压表V1､V2串联接入电路中时,示数分别为6 V和4 V,当只有电压表V2接入电路中时,如图(2)所示,示数为9 V,电源的电动势为(   )

A.9.8 VB.10 VC.10.8 VD.11.2 V



【答案】

C

【解析】根据闭合电路欧姆定律,电源两端的路端电压:U=E-Ir得:10=E-r,9=E-r,可知C选项正确.
