题目内容

（8分）在做 “用电流表和电压表测电池的电动势E(约3 V)和内电阻r”的实验时，部分器材参数如下：电压表(量程3 V)，电流表(量程0.6 A)，定值电阻R0(阻值为2 )，滑动变阻器R(阻值约30)．

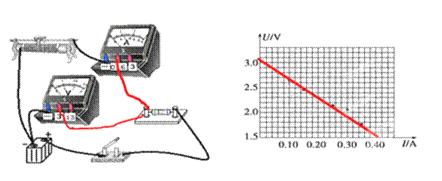

（1）按如图所示的电路图请把实物图没完成的连线连接好．

（2）改变滑动变阻器的阻值，测出了6组对应的数据并在图象上描点如图所示，请在右图中继续完成图象；并根据图象可得该电池的电动势E＝________ V，电池内阻r＝________ (小数点后保留两位数字)．



【答案】

（1）连图（2分）  3.00±0.05      （3分）     1.30到1.80之间均可 （3分）

【解析】

试题分析：（1）连接电路图时，应使电流表为外接法，注意用电器的正负极不要接反（2）图像与纵坐标的交点为电源电动势，斜率表示电源内阻，注意纵坐标没有从零开始

考点：考查测量电源电动势和内阻

点评：难度较小，本实验应用的原理为闭合电路欧姆定律E=U+Ir，因此画出路端电压U和电流的关系图像，截距分别代表电动势和短路电流
