题目内容

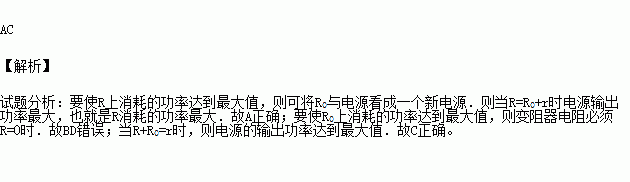

如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，滑动变阻器接入电路的阻值设为R，关于各部分的功率，有关说法正确的是:

A．当R=R0+r，R上消耗的功率达到最大值；

B．当R=R0+r，R0上消耗的功率达到最大值；

C．当R+R0=r，电源的输出功率达到最大值；

D．当R0=R+r，R0上消耗的功率达到最大值。

练习册系列答案
相关题目

如图所示为两个物体A和B在同一直线上沿同一方向同时做匀加速运动的图像，已知在第末两个物体在途中相遇，则两个物体出发点的关系是（ ）

A.从同一地点出发 B.A在B前处

C.B在A前处 D.B在A前处

汽车发动机的额定功率为Pm，它在水平路面上行驶时受到的阻力大小恒定。若汽车在水平路面上由静止开始作直线运动，发动机输出功率P随时间t变化的图象如图所示，则

A．0~t1时间内汽车做变加速运动，t1~t2时间内汽车做匀加速直线运动

B．0~t1时间内汽车做匀加速运动，t1~t2时间内汽车可能先做加速度逐渐减小的变加速运动，而后再做匀速直线运动

C．0~t1时间内汽车牵引力逐渐增大，t1~t2时间内牵引力保持不变

D．0~t1时间内汽车牵引力恒定，t1~t2时间内牵引力与阻力大小相等

如图所示，某同学沿一直线行走，现用频闪照相记录了他行走过程中9个位置的图片，观察图片，能比较正确反映该同学运动情况的图象是（ ）

“探究求合力的方法”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．

（1）如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是_______．（填写F或F′）

（2）本实验采用的科学方法是______________．

A．等效替代法 B．理想实验法 C．控制变量法 D．建立物理模型法

如图所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角（环面轴线为竖直方向）．若导线环上载有如图所示的恒定电流I，则下列说法正确的是（ ）

A．导电圆环有收缩的趋势

B．导电圆环所受安培力方向竖直向上

C．导电圆环所受安培力的大小为2BIR

D．导电圆环所受安培力的大小为2πBIRsinθ

磁体和 的周围都存在着磁场，磁场对 和电流都有力的作用．磁场具有方向性，规定在磁场中任一点，小磁针 的受力方向为该点的磁场方向．

一根固定在刻度尺上的均匀电阻丝（总阻值小于5Ω）两端各有一个固定的接线柱a和b，刻度尺的中间有一个可沿电阻丝滑动的触头c，c的上端为接线柱，触头c与电阻丝通常不接触，当用手按下时，才与电阻丝接触，且可在直尺上读出触点的位置．现给你以下器材，要求测量该电阻的电阻率．

A．电压表（0～3 V，电阻约为30k?）

B．电流表（0～0.5A，电阻约为0.5Ω）

C．电池组：电动势6V，内阻很小

D．保护电阻R0

E．开关S

F．螺旋测微器

G．连接用导线若干

（1）用螺旋测微器测量电阻丝的直径时的示

数如图1所示，则该电阻丝的直径

d= mm；

（2）将图2中提供的器材连接成实验电路 （注意量程的选择）要求：

①尽量减小由于电流的热效应而使电阻丝的电阻率随电流的变化而发生变化

②能够进行多次测量．

（3）通过改变滑动变阻器触头c的位置，分别测量出了多组与长度L对应的电压U 的数据（电流示数I保持在0.50A不变）并已描在坐标纸上，如图3 所示．根据图3所示的数据点，结合相应的物理规律

①绘出U﹣L图线；

②若测出U﹣L图线斜率为k，则用d、I、k

可表示出该电阻丝的电阻率ρ= ．

③代入有关数据求得该电阻丝电阻率的测量值为 Ωm．

如图所示，竖直绝缘墙壁上的Q处有一固定的质点A，在Q正上方的P点用绝缘丝线悬挂另一质点B，A、B两质点因为带电而相互排斥，使悬线与竖直方向成θ角，现通过某种方法使A、B的带电荷量均变为原来的两倍，则悬线对悬点P的拉力大小将（ ）

A．变为原来的 B．保持不变

C．变为原来的2倍 D．变为原来的4倍
