Question

有一个小灯泡上标有“4V  2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：
A．电压表（0～5V，内阻10kΩ）     B．电压表（0～10V，内阻20kΩ）
C．电流表（0～0.3A，内阻1Ω）      D．电流表（0～0.6A，内阻0.4Ω）
E．滑动变阻器（5Ω，10A）           F．滑动变阻器（500Ω，0.2A）
（1）实验中电压表应选用    ，电流表应选用    ．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用    （用序号字母表示）．
（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．

Answer 1

【答案】分析：（1）仪表的选择应本着安全准确的原则；电压表要测量灯泡两端的电压，故应通过灯泡的额定电压值判断需要的电压表；由流过灯泡的电流判断需要的电流表；由题意判断需要的滑动变阻器；
（2）根据滑动变阻器分压及限流接法的不同作用，结合题意选择滑动变阻器的接法；由电流表、电压表与灯泡内阻间的大小关系确定电流表的接法．
解答：解：（1）因灯泡的额定电压为4V，为保证安全选用的电压表量程应稍大于4V，但不能大太多，量程太大则示数不准确；故只能选用0～5V的电压表，故选A；
由P=UI得，灯泡的额定电流I===0.5A；故电流表应选择0～0.6A的量程，故选D；
而由题意要求可知，电压从零开始变化，并要多测几组数据，故只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，故选E；
（2）由P=可求得：
灯泡内阻R===8Ω；
则==1250；
==20；
故说明电压表远大于灯泡内阻，应采用电流表外接法；
而由以上分析知，滑动变阻器应选择分压接法；

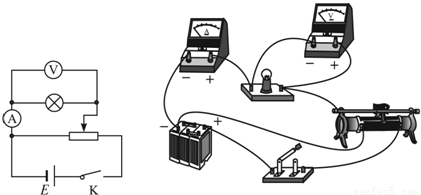

故答案如图所示：
故答案为：（1）A；D；E；（2）如图．
点评：本题考查实验中的仪表选择及接法的选择；应注意滑动变阻器分压及限流接法的区别及应用，同时还应明确内外接法的不同及判断．
