题目内容

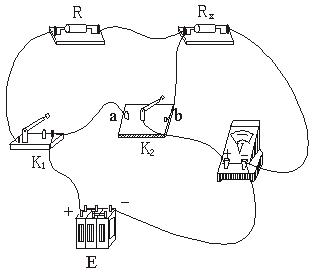

图中R为已知电阻，
为待测电阻，
为单刀单掷开关，
为单刀双掷开关，V为电压表（内阻极大），E为电源（电阻不可忽略）。现用图中电路测量电源电动势
及电阻
（1）写出操作步骤：
（2）由R及测得的量，可测得＝_____________________,=________________.
（1）①K1断开，K2接到a端，记下电压表的读数U1；②K2仍接到a端，闭合K1，记下电压表的读数U2；③K1仍闭合，K2接到b端，记下电压表的读数U3.
（2）U1
解析
