题目内容
某同学用如图所示装置“研究物体的加速度与外力关系”，他将光电门固定在气垫轨道上的某点B处，调节气垫导轨水平后，用重力为F的钩码，经绕过滑轮的细线拉滑块，每次滑块从同一位置A由静止释放，测出遮光条通过光电门的时间t。改变钩码个数，重复上述实验。记录的数据及相关计算如下表。
①为便于分析F与t的关系，应作出_____的关系图象，并在坐标纸上作出该图线。
②由图线得出的实验结论是：______________________
③设AB间的距离为s，遮光条的宽度为d，请你由上述实验结论推导出物体的加速度a与时间t的关系式___________。
【答案】
(1)

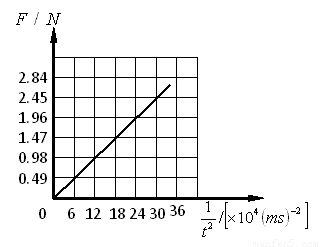

如答案图(1)所示； (2)
与
成正比； (3)
【解析】略
