Question

请在下图中画出杆和球所受的弹力．

(1)杆靠在墙上．

(2)杆放在半球形的槽中．

(3)球用细线悬挂在竖直墙上．

Answer 1

答案：
解析：

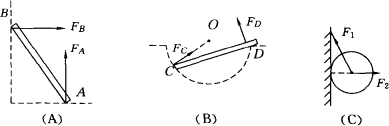

(1)杆在重力作用下对A、B两处都产生挤压作用，故A、B两点处对杆有弹力，弹力方向与接触点的平面垂直，如图(A)所示． 　　(2)杆对C、D两处有挤压作用，因C处为曲面，D处为支承点，所以C处弹力垂直其切面指向球心，D处弹力垂直杆斜向上．如图(B)所示． 　　(3)球挤压墙壁且拉紧绳子，所以墙对球的弹力与墙面垂直；绳子对球的弹力沿绳斜向上．如图(C)所示．
