题目内容
某学习小组要描绘一只小灯泡（2.5V，0.5A）的伏安特性曲线,所供选择的器材除了灯泡、导线和开关外，还有以下一些器材可供选择：
A.电源E（电动势为3.0V ，内阻不计）
B.电压表V1（量程为0 ～3.0V ，内阻约为2kΩ）
C.电压表Ｖ2（量程为0 ～15.0V ，内阻约为6KΩ）
D.电流表A1（量程为0～0.6A ，内阻约为1Ω）
E.电流表A2（量程为0～100mA ，内阻约为2Ω）
F.滑动变阻器R1 （最大阻值10Ω）
G.滑动变阻器R2（最大阻值2kΩ）

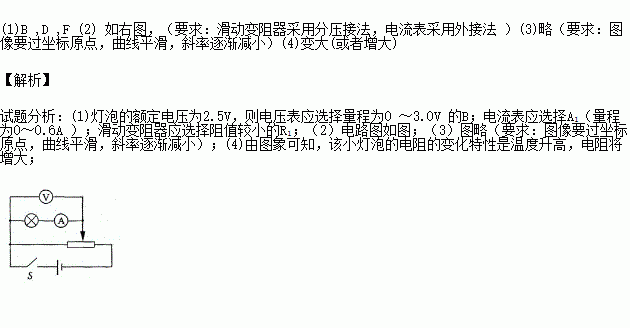

(1)为了减小实验误差,实验中电压表应选择________,电流表应选择_____________,滑动变阻器应选择______________(填写仪器前的字母代号)；
(2)为提高实验精度，请你为该学习小组设计电路图，并画在上右侧的方框中；
(3)下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上画出该灯泡的伏安特性曲线。
(4)由图象可知，该小灯泡的电阻的变化特性是温度升高，电阻将 。
且粒子也能到达Ｂ点，求粒子的初速度大小ｖ２；
和对应的弹簧长度
，画出
-
图线，对应点已在图上标出，如图乙所示。(重力加速度
)
。(保留三位有效数字)
如图所示为“风光互补路灯”系统
，它在有阳光时通过太阳能电池板发电，有风时通过风力发电机发电，二者皆备时同时发电，并将电能输至蓄电池储存起来，供路灯照明使用。为了能使蓄电池的使用寿命更为长久，一般充电至90％左右即停止，放电余留20％左右即停止电能输出。下表为某型号风光互补路灯系统配置方案：
风力发电机 | 太阳能电池组件 | ||
最小启动风速 | 1.0m/s | 太阳能电池 | 36W |
最小充电风速 | 2.0m/s | 太 | 15% |
最大限制风速 | 12.0m/s | 蓄电池 | 500Ah-12V |
最大输出功率 | 400W | 大功率LED路灯 | 80W-12V |
阳能转化效率当风速为6m／s时，风力发电机
的输出功率将变为50W，在这种情况下，将蓄电池的电量由20％充至90％所需时间为 h；如果当地垂直于太阳光的平面得到的太阳辐射最大强度约为240W／m2，要想使太阳能电池的最大输出功率达到36W，太阳能电池板的面积至少要 m2。
，电阻为r=2 Ω的金属棒垂直于导轨静止在AB处；右端用导线连接电阻R2，已知R1=2Ω，R2=1Ω，导轨及导线电阻均不计.在矩形区域CDEF内有竖直向上的磁场，CE=0.2 m，磁感应强度随时间的变化如图乙所示.t=0.2s后的某一时刻对金属棒施加一水平向右的恒力，使金属棒能够刚进入磁场的速度为2m/s，并能在磁场中保持匀速直线运动。求
