Question

小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

I（A）	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U（V）	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

（1）在左下框中画出实验电路图，并完成实物图连线.

（2）在右图中画出小灯泡的U—I曲线.



（3）如果实验中测得电池的电动势是1.5V，内阻是2.0Ω.问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是          W.



Answer 1

【答案】

(1)见解析(2)见解析(3)0.28

【解析】

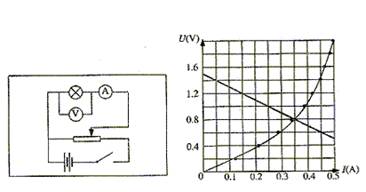

试题分析：（1）小灯泡的电阻较小，所以采用电流表的外接法，实验中需要较大范围的电压变化，所以采用滑动变阻器的分压接法，如下图（2）运用描点法可得：



（3）根据闭合回路的欧姆定律，即,在图中做出该直线，与原来的图像交与一点，从图中可得交点处U=0.8V，I=0.35A，所以根据公式

考点：本题考查了研究小灯泡伏安特性曲线实验

点评：对实验原理熟悉是做好实验的前提准备
