题目内容

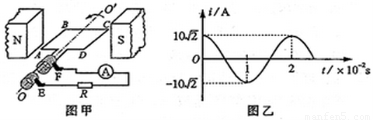

图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，?为交流电流表。线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是
A．线圈转动的角速度为50πrad/s
B．电流表的示数为10A
C．0.01s时线圈平面与磁感线平行
D．0.02s时电阻R中电流的方向自左向右
【答案】
BCD
【解析】
试题分析：由图乙可知，交流电的周期为T=2×10－2s，故线圈转动的角速度为ω=
=100πrad/s，故A是不对的；
由于交流电的最大值为10
A，则其有效值为10A，故B是正确的；
由于0.01s时电流处于负的最大值，故此时线圈平面与磁感线平行，C也是正确的；
由于在0.02s时线框的DC边向上运动，根据右手定则可知通过电阻R中电流的方向自左向右，故D是正确的。
考点：右手定则，交流电的有效值等。
