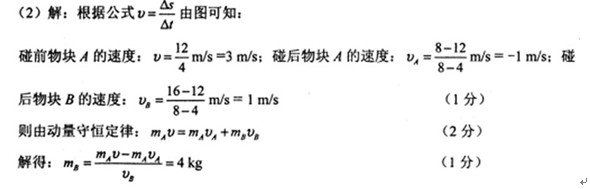

如图26(a)所示.光滑水平面上有A.B两物块.已知A物块的质量mA=1kg..初始时刻B静止.A以一定的速度向右运动.之后与B发生碰撞.碰撞后它们的位移一时间图象如图26(b)所示(规定向右为位移的正方向).则物块B的质量为多少? 题目和参考答案——青夏教育精英家教网—

如图（a）所示，用细线将包有白纸带的质量为1.00kg的圆柱棒悬挂，另有蘸有颜料的毛笔固定在电动机上并随之转动．当烧断悬挂圆柱棒的细线后，圆柱棒竖直自由下落，毛笔就在圆柱棒面上的纸带上画出记号，如图（b）所示，设毛笔接触棒时不影响棒的运动．测得记号之间的距离依次为 26.0mm、42.0mm、58.0mm、74.0mm、90.0mm、106.0mm，已知电动机铭牌上标有“1440r/min”字样，由此验证机械能守恒．根据以上内容．回答下列问题：
（1）毛笔画相邻两条线的时间间隔 T=

1

端是圆柱棒的悬挂端（填左或右），由上往下看，电动机是

逆

时针旋转的（填顺或逆）．
（2）根据图（b）所给的数据，可知毛笔画下记号 C 时，圆柱棒下落的速度 V_C=

1.2

m/s；画下记号D 时，圆柱棒下落的速度 V_D=

1.6

m/s；记号 C、D 之间棒的动能的变化量为

0.52

J，重力势能的变化量为

0.57

J（g=9.8m/s²）．由此可得出的结论是

在误差允许范围内圆柱下落过程中机械能守恒

．

（1）如图1所示是用量程为6mA的电流表改装为欧姆表的部分电路，那么测量电阻时接线柱A应是

黑

表笔（填红或黑）；已知欧姆表内电池的电动势为3.0V．那么在电流表4mA刻度处所对应的电阻值为

250

Ω．

（2）在“描绘小灯泡的伏安特性曲线”的实验中，某同学通过建立坐标系、描点连线得到了小灯泡的伏安特性曲线如图2（a）所示．
①根据图线的坐标数值，请在图2（b）中用笔画线代替导线，把实验仪器连接成完整的实验电路．
②将两个这样同种规格的小灯泡并联后再与10Ω的定值电阻串联，接在电压恒为4V的电源上，如图2（c）所示，则电流表的示数为

用电压表、电流表（内阻的影响均不计）、滑动变阻器、直流电源和灯泡组成电路，测量灯泡的电流强度随电压变化的关系．
①已知滑动变阻器电阻为25Ω，电阻丝有效长度30cm，电源电动势为6V，内阻不计．甲灯泡接入电路，测得如图（a）所示的I-U图线．则得出AB图线的实验过程中，变阻器动片在电阻丝上移动的长度是

cm在（b）图中，不改变电源和变阻器位置，画出实验电路图，要求变阻器动片右移时，灯泡两端电压变大．

②若改变电源电压，分别测乙、丙灯泡的电流强度随电压变化的关系．所得结果列于下表：

电压/V		2	5	10	15	20	30	40	50	60	70	80	90	100	110
电流/A	A	0.14	0.20	0.29	0.34	0.39	0.49	0.57	0.65	0.71	0.78	0.85	0.91	0.96	l.00
电流/A	B	0.04	0.07	0.10	0.13	0.16	0.19	0.23	0.26	0.28	0.31	0.33	0.35	0.37	0.39

在图（c）坐标纸上画出乙、丙两灯的U-I图线．
若将乙、丙两灯串联后，接在80V的电压两端，流过灯丝的电流为

A．

如图9-2-26（a）所示，水平放置的两平行金属导轨，间距L=0.3 m，导轨左端连接R=0.6 Ω的电阻.区域abcd内存在垂直于导轨平面B=0.6 T的匀强磁场，磁场区域宽D=0.2 m，细金属棒A₁和A₂用长为2D=0.4 m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直.每根金属棒在导轨间的电阻均为R=0.3 Ω，导轨电阻不计.使金属棒以恒定速度v=1.0 m/s沿导轨向右穿越磁场.计算从金属棒A₁进入磁场（t=0）到A₂离开磁场的时间内，不同时间段通过电阻R的电流，并在图（b）中画出.

图9-2-26
