题目内容

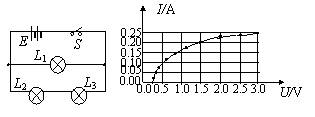

在如图所示的电路中，电源电动势为3.0V，内阻不计，L1、、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示。当开关闭合后，下列判断正确的是 （ ）
A．灯泡L1的电阻为12Ω
B．通过灯泡L1的电流为灯泡L2电流的2倍
C．灯泡L1消耗的电功率为0.75W
D．灯泡L2消耗的电功率为0.30W
【答案】
ACD
练习册系列答案
相关题目
题目内容
在如图所示的电路中，电源电动势为3.0V，内阻不计，L1、、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示。当开关闭合后，下列判断正确的是 （ ）
A．灯泡L1的电阻为12Ω
B．通过灯泡L1的电流为灯泡L2电流的2倍
C．灯泡L1消耗的电功率为0.75W
D．灯泡L2消耗的电功率为0.30W
ACD
标有“8V 6.4W”和“8V 20W”字样的L1、L2两只灯泡连接在如图所示的电路中，C点接地．如果将电路中L1、L2两灯的位置互换，则（ ）
（2009?天津模拟）在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（ ）
在如图所示的电路中，R3=4Ω，A的示数为0.75A，V的示数为2V．突然有一个电阻被烧断，使得A的示数变为0.80A，V的示数变为3.2V（图中电表均视为理想电表）．?
（2012?西城区模拟）在如图所示的电路中，电源的电动势E=1.5V，内电阻r=1.0Ω，电阻R=4.0Ω，不计电流表的内阻．闭合开关S后，电流表的示数为（ ）
在如图所示的电路中，已知电源的电动势E=1.5V，内电阻r=1.0Ω，电阻R=2.0Ω．闭合开关S后，电阻R两端的电压U等于（ ）
