题目内容

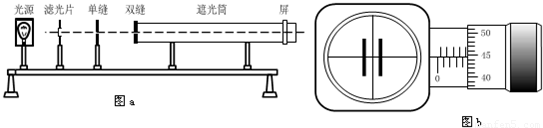

（1）某同学用如图a所示的实验装置做“双缝干涉测光的波长”的实验，相邻两条亮纹间的距离用带有螺旋测微器的测量头（如图b所示）测出．测量头的分划板中心刻线与某亮纹中心对齐，如图b所示，此时手轮上的示数为______mm．


精英家教网

（2）如图所示，A图、B图、C图、D图是双缝干涉的四种图样，请回答下面的问题

精英家教网

①如果A图样是用红光干涉产生的，若其他条件不变，换用紫光得到的图样用______图样表示最合适．
②如果仅将B图样的双缝距离变小，那么得到的图样用______图样表示最合适．
③如果其他条件不变，将A图样的装置从空气放入水中，产生的干涉图样用______图样表示最合适．
（1）螺旋测微器的固定刻度读数为4.5mm，可动刻度读数为0.01×44.6mm=0.446mm，最终读数为4.946mm．
（2）①紫光的波长比红光的波长短，根据双缝干涉条纹的间距公式△x=
L
d
λ，知紫光条纹间距变小．故C正确．
②将B图样的双缝距离变小，根据双缝干涉条纹的间距公式△x=
L
d
λ，知条纹间距变大．故D正确．
③将A图样的装置从空气放入水中，波速减小，频率不变，则波长变短，根据双缝干涉条纹的间距公式△x=
L
d
λ，知条纹间距变小．故C正确．
故答案为：（1）4.946   （2）C、D、C
练习册系列答案
相关题目
（1）某同学用如图a所示的实验装置做“双缝干涉测光的波长”的实验，相邻两条亮纹间的距离用带有螺旋测微器的测量头（如图b所示）测出．测量头的分划板中心刻线与某亮纹中心对齐，如图b所示，此时手轮上的示数为
4.946
4.946
mm．


（2）如图所示，A图、B图、C图、D图是双缝干涉的四种图样，请回答下面的问题

①如果A图样是用红光干涉产生的，若其他条件不变，换用紫光得到的图样用
C
C
图样表示最合适．
②如果仅将B图样的双缝距离变小，那么得到的图样用
D
D
图样表示最合适．
③如果其他条件不变，将A图样的装置从空气放入水中，产生的干涉图样用
C
C
图样表示最合适．
在利用电磁打点计时器（所用电源频率为50Hz）“验证机械能守恒定律”的实验中：
（1）某同学用如图甲所示装置进行实验，得到如图乙所示的纸带，把第一个点（初速度为零）记作O点，测出点O、A间的距离为68.97cm，点A、C间的距离为15.24cm，点C、E间的距离为16.76cm，已知当地重力加速度为9.80m/s2，重锤的质量为m=1.0kg，则打点计时器在打O点到C点的这段时间内，重锤动能的增加量为
8.00
8.00
J，重力势能的减少量为
8.25
8.25
J．（结果精确到小数点后两位）

（2）由于阻力的作用，导致加速度发生变化，利用该装置可以测量重锤下落的加速度a=
9.5
9.5
m/s2．
（1）某同学用如图所示的电路验证楞次定律，他的实验步骤有遗漏，实验步骤如下
①弄清两线圈导线的绕向，把电池、线圈A、滑动变阻器和电键串联组成一个电路，
②把灵敏电流计利线圈B组成一个电路．
③接通电源，给线圈A通电，并记录下线圈A中的电流方向，把线圈A插入线圈B中，停一会后再取出米，当线圈A正插入和取出的过程中，以及停止运动时．观察电流表的指针有无偏转，并记下指针偏转的方向．
④改变线圈A中的电流方向．按③重复做实验，观察电流表的指计有无偏转，并记录下指针偏转的方向．
请根据上述实验记录来验证楞次定律，分析他在实验中遗漏了
查明电流表G指针偏转方向跟电流方向的关系
查明电流表G指针偏转方向跟电流方向的关系
的重要一步．
（2）请你根据如图用导线：将如图中的实物图连接起来

（3）图1中的A、B分别为两线圈的截面图，如果B线圈中产生如图2所示顺时针方向的感应电流，可能是因为：
BC
BC
．
A．移动滑动变阻器的滑键，使A线圈中顺针方向的电流逐渐增大．
B．通有顺时针方向电流的A线圈，正在从B线圈中取出．
C．将铁芯插入通有逆时针方向电流的A线圈中．
D．断开电键，使A线圈中的逆时针方向的电流消失．
（1）某同学用如图a所示的实验装置做“双缝干涉测光的波长”的实验，相邻两条亮纹间的距离用带有螺旋测微器的测量头（如图b所示）测出．测量头的分划板中心刻线与某亮纹中心对齐，如图b所示，此时手轮上的示数为    mm．


（2）如图所示，A图、B图、C图、D图是双缝干涉的四种图样，请回答下面的问题

①如果A图样是用红光干涉产生的，若其他条件不变，换用紫光得到的图样用    图样表示最合适．
②如果仅将B图样的双缝距离变小，那么得到的图样用    图样表示最合适．
③如果其他条件不变，将A图样的装置从空气放入水中，产生的干涉图样用    图样表示最合适．
