题目内容
如图所示为“探究加速度与物体受力的关系”的实验装置图。图中A为小车，质量为m1，连接在小车后面的纸带穿过电火花打点计时器B，它们均置于水平放置的一端带有定滑轮的足够长的木板上，p的质量为m2 ， C为弹簧测力计，实验时改变p的质量，读出测力计不同读数F，不计绳与定滑轮、动滑轮之间的摩擦。
（1）电火花打点计时器工作电压为 V的交流电。
（2）下列说法正确的是
A．一端带有定滑轮的长木板必须保持水平
B．实验时应先接通电源后释放小车
C．实验中m2应远小于m1
D．测力计的读数始终为
（3）下图为某次实验得到的纸带，纸带上标出了所选的四个计数点之间的距离，相邻计数点间还有四个点没有画出。由此可求得小车的加速度的大小是 m/s2（交流电的频率为50Hz，结果保留二位有效数字）

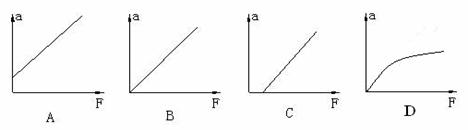

（4）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a—F图像，可能是下图中的图线 。
 |
（1）4-6V （2分）；（2）B （2分）；（3）0.49-0.50之间均给分 （3分）；（4）C （2分）。
练习册系列答案
相关题目
根据有关实验，回答问题：
【小题1】图甲中游标卡尺读数为 cm。
【小题2】如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50HZ交流电。小车的质量为M，小桶（及砝码）的质量为m。
①（2分）下列说法正确的是 。
| A．每次改变小车质量时，应重新平衡摩擦力 |
| B．实验时应先释放小车后接通电源 |
| C．本实验m应远大于M |
D．在用图像探究加速度与质量关系时，应作a- 图像 |
③（2分）某同学平衡摩擦力后，控制小桶（及砝码）质量不变，研究小车加速度与其质量的关系，得到了如图戊所示的a-1/M图像，图像末端不是直线的原因是 。（请用文字表述）
【小题3】测定木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定．下图为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出．从纸带上测出x1=3.20cm，x2=4.52cm，x5=8.42cm，x6=9.70cm．则木块加速度大小a= m/s2(保留两位有效数字)．
