Question

某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999，可当标准电阻用）、一只电流表（量程I_R=0.6A，内阻r_g=0.1Ω）和若干导线。

（1）请根据测定电动势E内电阻r的要求，设计图1中器件的连接方式，画线把它们连接起来。

（2）接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录。当电阻箱的阻值R=2.6Ω时，其对应的电流表的示数如图2所示。处理实验数据时，首先计算出每个电流值I的倒数，再制作R-坐标图，如图3所示，图中已标注出了（）的几个与测量对应的坐标点，请你将与图2实验数据对应的坐标点也标注在图3中上。

（3）在图3上把描绘出的坐标点连成图线。

（4）根据图3描绘出的图线可得出这个电池的电动势E=      V，内电阻r=       Ω。

Answer 1

根据闭合电路欧姆定律，测量电源的电动势和内电阻，需要得到电源的路端电压和通过电源的电流，在本实验中没有电压表，但是可以用电阻箱和电流表串联充当电压表，测量电源的路端电压，通过电流表的电流也是通过电源的电流，所以只需要将电流表和电阻箱串联接在电源两端即可。实物图的连接如答图4所示。由闭合电路欧姆定律有：

E =I（R+r+r_g），解得：，根据R-1/I图线可知：电源的电动势等于图线的斜率，内阻为纵轴负方向的截距减去电流表的内阻。

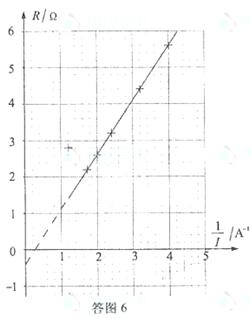

【答案】（1）见答图4；（2）见答图6；（3）见答图6；（4）1.5（1.46~1.54）；0.3（0.25~0.35）
