(16分)如图所示，K与虚线MN之间是加速电场，虚线MN与PQ之间是匀强电场，虚线PQ与荧光屏之间是匀强磁场，且MN均与荧光屏三者互相平行，电场和磁场的方向如图所示，图中A点与O点的连线垂直于荧光屏。一带正电的粒子初速度为0，经加速电场加速后从A点离开，速度方向垂直于偏转电场方向射入偏转电场，在离开偏转电场后进入匀强磁场，最后恰好垂直地打在荧光屏上。已知电场和磁场区域在坚直方向足够长，加速电场电压与偏转电场的场强关系为U=Ed/2,式中的d是偏转电场的宽度，磁场的磁感应强度B与偏转电场的电场强度E和带电粒子离开加速电场的速度vo关系符合表达式v。=E/B若题中只有偏转电场的宽度d为已知量，不计粒子重力，则：

(1)画出带电粒子轨迹示意图；

(2)磁场的宽度L为多少?

(3)带电粒子在电场和磁场中垂直于vo方向的偏转距离分别是多少?

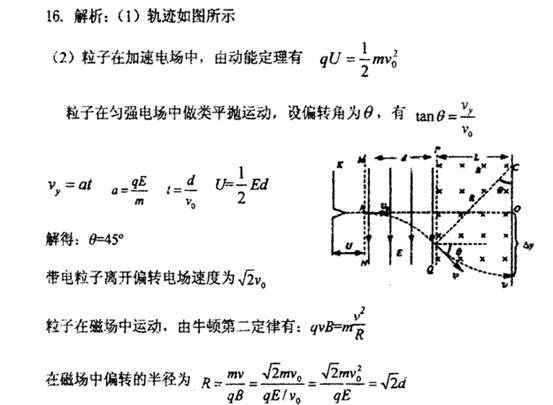

答案

练习册系列答案
相关题目

(08年广东实验中学三模) (16分）如图所示，在同时存在匀强电场和匀强磁场的空间中取正交坐标系Oxyz（x轴正方向水平向右，y轴正方向竖直向上）.匀强磁场方向与Oxy平面平行，且与x轴的夹角为，重力加速度为g.一质量为m、电荷量为的带电质点沿平行于z轴正方向以速度v0做匀速直线运动.

（1）求电场强度的最小值及对应的磁感应强度；

（2）若电场强度为最小值，当带电质点通过y轴上的点时，撤去匀强磁场，求带电质点落在oxz平面内的位置.

(3)现需求解在（2）中带电质点到达oxz平面内的速度大小，试说明能否运用机械能守恒定律求解.

（共16分）如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计. 导轨所在平面与磁感庆强度B=5.0T的匀强磁场垂直。质量m=6.0×10－2kg、电阻r=0.5Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有阻值均为3.0Ω的电阻R1和R2。重力加速度取10m/s2，且导轨足够长，若使金属杆ab从静止开始下滑，求：

   （1）杆下滑的最大速率vm；

   （2）稳定后整个电路耗电的总功率P；

   （3）杆下滑速度稳定之后电阻R2两端的电压U.

（共16分）如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计. 导轨所在平面与磁感庆强度B=5.0T的匀强磁场垂直。质量m=6.0×10－2kg、电阻r=0.5Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有阻值均为3.0Ω的电阻R1和R2。重力加速度取10m/s2，且导轨足够长，若使金属杆ab从静止开始下滑，求：

   （1）杆下滑的最大速率vm；

   （2）稳定后整个电路耗电的总功率P；

   （3）杆下滑速度稳定之后电阻R2两端的电压U.



(16分)、如图所示，水平绝缘光滑轨道AB的B端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC平滑连接，圆弧的半径为R。在轨道所在空间存在水平向右的匀强电场，电场强度E,现有一质量为m,带电荷量为q的带电体（可视为质点）放在水平轨道上与B端距离s =5R的位置A，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C端时，速度恰好为零。已知该带电体所受电场力大小为重力的,重力加速度为g，求：

（1）带电体在水平轨道上运动的加速度大小及运动到B端时的速度大小；
（2）带电体运动刚刚经过圆弧形轨道的B点瞬间时对圆弧轨道的压力大小；
（3）带电体沿圆弧形轨道从B到C的运动过程中，电场力和摩擦力带电体所做的功各是多少。

(16分)、如图所示，水平绝缘光滑轨道AB的B端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC平滑连接，圆弧的半径为R。在轨道所在空间存在水平向右的匀强电场，电场强度E,现有一质量为m,带电荷量为q的带电体（可视为质点）放在水平轨道上与B端距离s =5R的位置A，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C端时，速度恰好为零。已知该带电体所受电场力大小为重力的,重力加速度为g，求：

（1）带电体在水平轨道上运动的加速度大小及运动到B端时的速度大小；

（2）带电体运动刚刚经过圆弧形轨道的B点瞬间时对圆弧轨道的压力大小；

（3）带电体沿圆弧形轨道从B到C的运动过程中，电场力和摩擦力带电体所做的功各是多少。
