如图所示的电路中.各元件均为线性元件.电源电动势为E.内电阻不能忽略.闭合S后.调整R的阻值.使电压表的示数增大△U.在这一过程中( )A.通过R1的电流增大.增量为B.R2两端的电压减小.减小量为△UC.路端电压与干路电流的比值为定值D.路端电压的变化量与干路电流的变化量的比值为定值题目和参考答案——青夏教育精英家教网—

题目内容

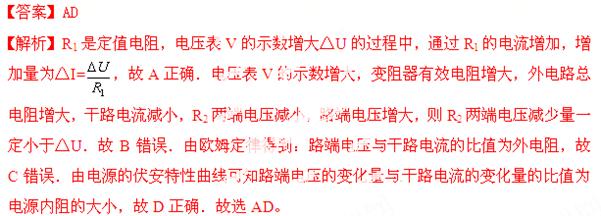

（2013云南省玉溪质检）如图所示的电路中，各元件均为线性元件.电源电动势为E，内电阻不能忽略，闭合S后，调整R的阻值，使电压表的示数增大△U，在这一过程中（　　）

A、通过R1的电流增大，增量为

B、R2两端的电压减小，减小量为△U

C、路端电压与干路电流的比值为定值

D、路端电压的变化量与干路电流的变化量的比值为定值

练习册系列答案

相关题目

(2013云南省玉溪质检)月球与地球质量之比约为1:80，有研究者认为月球和地球可视为一个由两质点构成的双星系统，他们都围绕地月连线上某点O做匀速圆周运动。据此观点，可知月球与地球绕O点运动的线速度大小之比约为（　　）

A． 1:6400　　　　　　　 B.　 1:80　　　　　

C.　 80:1　　　　　　　 D. 6400:1

(2013云南省玉溪质检)图为测定运动员体能的装置，轻绳拴在腰间沿水平线跨过定滑轮（不计滑轮的质量与摩擦），下悬重为G的物体。设人的重心相对地面不动，人用力向后蹬传送带，使水平传送带以速率v逆时针转动。则( )

A．人对重物做功，功率为Gv

B．人对传送带的摩擦力大小等于G，方向水平向左

C．在时间t内人对传送带做功消耗的能量为Gvt

D．若增大传送带的速度，人对传送带做功的功率不变

(2013云南省玉溪质检)小胡同学在学习了圆周运动的知识后，设计了一个课题，名称为：快速测量自行车的骑行速度。他的设想是：通过计算踏脚板转动的角速度，推算自行车的骑行速度。

如上图所示是自行车的传动示意图，其中Ⅰ是大齿轮，Ⅱ是小齿轮，Ⅲ是后轮。当大齿轮Ⅰ（脚踏板）的转速通过测量为n（r/s）时，则大齿轮的角速度是　　　 rad/s。若要知道在这种情况下自行车前进的速度，除需要测量大齿轮Ⅰ的半径r₁，小齿轮Ⅱ的半径r₂外，还需要测量的物理量是　　　　。用上述物理量推导出自行车前进速度的表达式为：　　　　　　　。

（2013云南省玉溪质检）如图为直流电车模型的工作示意图，电源电动势E=12V，全电路电阻等效为R=1Ω，电车在水平路面上以5m/s的速度匀速行驶，电车所受阻力恒为7.2N，则电路中电流强度为（）

A、12A B、6A

C、3A D、1ª

（2013云南省玉溪质检）在如图所示的电路中，电阻R₁=12Ω，R₂=8Ω，R₃=4Ω.当电键K断开时，电流表示数为0.25A，当K闭合时电流表示数为0.36A.求：

（1）电键K断开和闭合时的路端电压U及U^/?

（2）电源的电动势和内电阻？

（3）电键K断开和闭合时内阻上的热功率P及P^/?
