（2012年2月山东潍坊重点中学联考）如图所示，理想变压器的原、副线圈匝数之比为10∶1，R＝1Ω，与原线圈相连的熔断器（保险丝）的熔断电流为1A，通过电压传感器测得副线圈两端电压图像如图所示，则下列说法正确的是

A．原线圈输入电压的有效值为220V

B．原线圈两端交流电的频率为500Hz

C．原、副线圈铁芯中磁通量变化率之比为10∶1

D．为保证电路安全工作，滑动变阻器的阻值不得小于1.2Ω

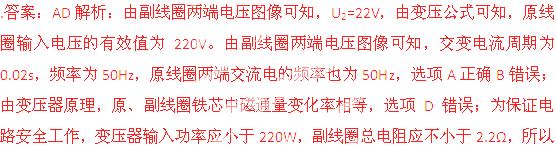

滑动变阻器的阻值不得小于1.2Ω，选项D正确。

练习册系列答案

相关题目

（2012年2月山东潍坊重点中学联考）如图所示，用内壁光滑的薄壁细管弯成的“S”形轨道固定于竖直平面内，弯曲部分是由两个半径均为R =" 0.2" m 的半圆平滑对接而成(圆的半径远大于细管内径)．轨道底端A与水平地面相切，顶端与一个长为l =" 0.9" m的水平轨道相切B点．一倾角为θ = 37°的倾斜轨道固定于右侧地面上，其顶点D与水平轨道的高度差为h =" 0.45" m，并与其它两个轨道处于同一竖直平面内．一质量为m =" 0.1" kg 的小物体(可视为质点)在A点被弹射入“S”形轨道内，沿轨道ABC运动，并恰好从D点以平行斜面的速度进入斜轨道．小物体与BC段间的动摩擦因数μ = 0.5． (不计空气阻力，g取10 m/s²．sin37°= 0.6，cos37°=" 0.8)"

(1)小物体从B点运动到D点所用的时间；
(2)小物体运动到B点时对“S”形轨道的作用力大小和方向；
(3)小物体在A点的动能．

（2012年2月山东潍坊重点中学联考）如图所示，在光滑桌面上放着长木板，其长度为L=1.0m，在长木板的左上端放一可视为质点的小金属块，它的质量和木板的质量相等，最初它们是静止的。现让小金属块以v₀=2.0m/s的初速度向右滑动，当滑动到长木板的右端时，滑块的速度为v₁=1.0m/s，取 g= l0m/s²，求：

①滑块与长木板间的动摩擦因数μ；
②小金属块滑到长木板右端经历的时间t

（2012年2月山东潍坊重点中学联考）一列横波在x轴上传播，在t_l=0时刻波形如图中实线所示，t₂=0.05s时刻波形如图中虚线所示,且此时x=6m处的质点正从平衡位置向下振动.

①这列波的振幅和波长；
②已知，波速大小及方向.

（2012年2月山东潍坊重点中学联考）一吊篮悬挂在绳索的下端放在地面上，某人站在高处将吊篮由静止开始竖直向上提起.运动过程中，吊篮的机械能与位移的关系如右图所示，其中0～x₁段图象为直线，x₁～x₂段图象为曲线，x₂～x₃段图象为水平直线，则下列说法正确的是

A．在0～x₁过程中，吊篮所受拉力均匀增大

B．在0～x₁过程中，吊篮的动能不断增大

C．吊篮在x₂处的动能可能小于x₁处的动能

D．在x₂～x₃过程中, 吊篮受到的拉力等于重力

②小金属块滑到长木板右端经历的时间t
