题目内容

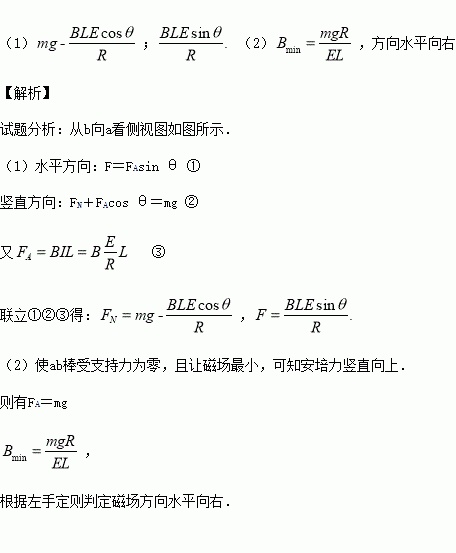

水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L，M和P之间接入电动势为E的电源（不计内阻）．现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方，如图所示，问：

（1）当ab棒静止时，受到的支持力和摩擦力各为多少？

（2）若B的大小和方向均能改变，则要使ab棒所受支持力为零，B的大小至少为多少？此时B的方向如何？

练习册系列答案
相关题目

一长木板置于光滑水平地面上，木板左端放置一小物块，在木板右方有一墙壁，如图（a）所示。时刻开始，小物块与木板一起以共同速度向右运动，直至时木板与墙壁碰撞（碰撞时间极短）。碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板。已知碰撞后1s时间内小物块的图线如图（b）所示。木板的质量是小物块质量的1.5倍，重力加速度大小g取。求

（1）木板和木块的最终速度v （2）木板的最小长度L； （3）小物块与木板间的动摩擦因数μ2

某同学用如下左图所示装置做“探究弹力与弹簧伸长的关系”实验。他先让零刻度与弹簧上端对齐，测出不挂钩码时弹簧下端指针所指的刻度，然后在弹簧下端挂上钩码，并逐个增加钩码，测出各次平衡时指针所指的刻度。由于前几组数据丢失，只将部分数据列表如下：

（1）根据表中数据，在坐标纸上通过描点画出钩码重量G与弹簧指针所指的刻度l的关系图线；

（2）根据图线得到弹簧的原长为l0=______cm，该弹簧的劲度系数为k =_______N/m。（不考虑弹簧自身重力的影响）

在“描述小灯泡的伏安特性曲线”实验中，除直流电源、开关、导线外，还有如下器材可供选择：

A．小灯泡“3V 1.5W”

B．电流表（3A，内阻约0.2Ω）

C．电流表（量程0.6A，内阻约1Ω）

D．电压表（量程3V，内阻约20kΩ）

E．滑动变阻器（0～10Ω、2A）

F．滑动变阻器（0～1kΩ、0.5A）

（1）实验所用到的电流表应选 ，滑动变阻器应选 。（填字母代号）

（2）实验要求滑动变阻器的滑片从左向右滑动过程中，电表的示数从零开始逐渐增大。请将甲图中的实物连线完成。

（3）若将该灯泡接在一电动势为3V、内电阻为2Ω电源的两端，则灯泡消耗的功率为 W

下列说法正确的是

A．力是改变物体惯性的原因

B．静止的火车启动慢是因为静止时惯性大

C．物体所受合外力不为零时，运动状态改变

D．向前扔出去的物体在运动过程中仍受到一个向前作用力

在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB.CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场，现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为的水平初速度射入电场，随后与边界AB成45°射入磁场，若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板。

（1）求出粒子进入磁场时的速度大小；

（2）求匀强磁场的磁感应强度B；

（3）求金属板间的电压U的最小值。

下列说法正确的是_________（填正确答案标号，选对1个给3分，选对2个得4分，选对3个得6分，每选错1个扣3分，最低得分0）

A.原子核发生衰变时要遵守电荷守恒和质量守恒的规律

B.根据爱因斯坦的“光子说”可知光的波长越大，光子的能量越小

C.由玻尔理论知道氢原子从激发态跃迁到基态时会放出光子

D.发生光电效应时光电子的动能只与入射光的强度有关

E.某种物质自发地发射出看不见的射线的现象是天然放射现象

如图所示，在光滑绝缘的水平面上，放置两块直径为2L的同心半圆形金属板A、B，两板间的距离很近，半圆形金属板A、B的左边有水平向右的匀强电场E1，半圆形金属板A、B之间存在电场，两板间的电场强度E2可认为大小处处相等，方向都指向O，现从正对A、B板间隙、到两板的一端距离为d处静止释放一个质量为m、电荷量为q的带正电微粒（不计重力），此微粒恰能在两板间运动且不与板发生相互作用．

（1）求半圆形金属板A、B之间电场强度的E2的大小？

（2）从释放微粒开始，经过多长时间微粒的水平位移最大？

如图所示，直角坐标系xOy位于竖直平面内，y轴竖直向上．第Ⅲ、Ⅳ象限内有垂直纸面向外的匀强磁场，第Ⅳ象限同时存在方向平行于y轴的匀强电场（图中未画出）．一带电小球从x轴上的A点由静止释放，恰好从P点垂直于y轴进入第Ⅳ象限，然后做圆周运动，从Q点垂直于x轴进入第Ⅰ象限，Q点距O点的距离为d，重力加速度为g．根据以上信息，可以求出的物理量有（ ）

A．圆周运动的速度大小 B．电场强度的大小和方向

C．小球在第Ⅳ象限运动的时间 D．磁感应强度大小
