题目内容

一个小灯泡上标有“6V，0.2A”字样，现要描绘该灯泡的伏安特性曲线，有下列器材供选用：A．电压表（0～5V，内阻1.5kΩ） B．电压表（0～10V，内阻3.0kΩ）

C．电流表（0～0.3A，内阻2.0Ω） D．电流表（0～0.6A，内阻1.0Ω）

E．滑动变阻器（10Ω，2A） F．滑动变阻器（100Ω，0.5A）

G．学生电源（直流9V），还有开关、导线等．

①实验中所用的电压表应选_________，电流表应选_________，滑动变阻器应选_________．

②在下面方框中画出实验电路图，要求电压从0开始测量．

③将实物按你所选择的电路连接起来。

【答案】

①实验中所用的电压表应选 B ，电流表应选 C ，滑动变阻器应选 E 。

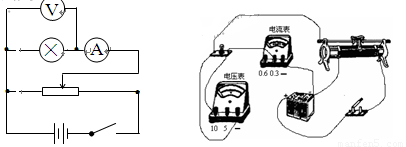

②实验电路图如图所示。③实物连接如图所示。

【解析】略

练习册系列答案

实验次数	小木块的运动状态	计算机读数（N）
1	静止	2.2
2	静止	3.4
3	直线加速	3.8
4	直线匀速	3.2
5	直线减速	1.9
6	静止	1.2

A．木块受到的最大静摩擦力为3.8N
B．木块受到的最大静摩擦力可能为3.4N
C．在这六次实验中，木块受到的摩擦力大小有三次是相同的
D．在这六次实验中，木块受到的摩擦力大小各不相同
II．有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法测量这个小灯泡的伏安特性曲线．现有下列器材供选用：

A．电压表V1（0～5V，内阻约10kΩ）B．电压表V2（0～10V，内阻约20kΩ）
C．电流表A1（0～0.3A，内阻约1Ω）D．电流表A2（0～0.6A，内阻约0.4Ω）
E．滑动变阻器R1（0～10Ω，2A）F．滑动变阻器R2（0～100Ω，0.2A）
G．学生电源（直流6V）、开关及导线
（1）为了调节方便，测量尽可能准确，实验中应选用电压表

，电流表

，滑动变阻器

．（填器材的前方选项符号，如A，B）
（2）为使实验误差尽量减小，要求从零开始多取几组数据；请在图2的方框中画出实验电路图．

（3）某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线，如图3所示，若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是

W．
（4）P为上图中图线上的一点，PN为图线上P点的切线、PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是

A．随着所加电压的增大，小灯泡的电阻增大
B．随着所加电压的增大，小灯泡的电阻减小
C．对应P点，小灯泡的电阻约为5.33Ω
D．对应P点，小灯泡的电阻约为24.0Ω

有一个小灯泡上标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的伏安特性曲线，有下列器材供选用：

A．电压表（0～5 V，内阻约10 kΩ） B．电压表（0～10 V，内阻约20 kΩ）

C．电流表（0～0.3 A，内阻约1 Ω） D．电流表（0～0.6 A，内阻约0.4 Ω）

E．滑动变阻器（5 Ω，1 A） F．滑动变阻器（500 Ω，0.2 A）

Ｇ．学生电源(直流输出4V)及开关、导线等

（1）实验中电压表应选用______，电流表应选用______．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________（用序号字母表示）。

（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

有一个小灯泡上标有“4 V，2 W”的字样，现要描绘这个灯泡的伏安特性图线.有下列器材供选用： A. 电压表（0～5 V，内阻约为10 kΩ）
B. 电压表（0～10 V，内阻约为20 kΩ）
C. 电流表（0～0.3 A，内阻约为1 Ω）
D. 电流表（0～0.6 A，内阻约为0.4 Ω）
E. 滑动变阻器（10 Ω，2 A）
F. 学生电源（直流6 V），还有电键、导线若干
(1) 实验中所用电压表应选用，电流表应选用表示）.
(2) 实验时要求尽量减小实验误差，测量电压从零开始多取几组数据，请将下图中实物连接成满足实验要求的测量电路.

(3) 某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线（如图所示），若用电动势为3 V、内阻为2.5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是 W.
