题目内容
如图所示的电路中，电源的电动势E=9V，内阻未知，R1=5Ω，R2=12Ω，L为规格“6V，3w”的灯泡，开关S断开时，灯泡恰好正常发光。不考虑温度对灯泡电阻的影响。求：
1.灯泡的额定电流和和灯丝电阻。
2.电源的内阻。
3.开关S闭合时，灯泡实际消耗的功率。

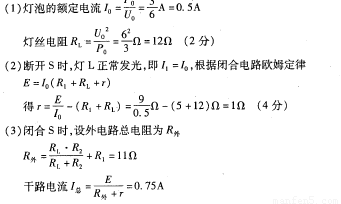

【答案】
1.
2.
3.1.69W
【解析】
