Question

如图所示，条形磁铁放在粗糙水平面上（左边S极，右边N极），中点的左上方有一导线，导线中通有垂直于纸面向里的电流后，与未通电时相比，关于磁铁对水平面的压力N大小的变化情况和水平面对磁铁的摩擦力f的方向，下列说法中正确的是（ ）

A．N变大，f向左
B．N变大，f向右
C．N变小，f向左
D．N变小，f向右

Answer 1

【答案】分析：先判断电流所在位置的磁场方向，然后根据左手定则判断安培力方向；再根据牛顿第三定律得到磁体受力方向，最后对磁体受力分析，根据平衡条件判断．

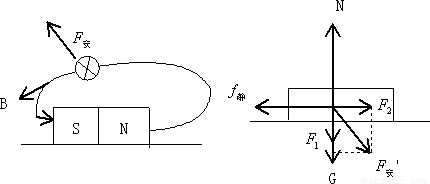

解答：解：根据条形磁体磁感线分布情况得到直线电流所在位置磁场方向如图所示，由左手定则可判断出通电导线所受安培力方向如图所示；

由牛顿第三定律可知，条形磁铁受到的电流对磁体的作用力斜向右下方，如右图所示，
由平衡条件可知，通电后支持力变大，静摩擦力方向向左．选项BCD错误，A正确．
故选A．
点评：本题关键先对电流分析，得到其受力方向，再结合牛顿第三定律和平衡条件分析磁体的受力情况．
