题目内容
在如图所示的电路中，所用电源电动势
E＝10 V，内电阻r＝1.0 Ω，电阻R1可调．现将R1调到3.0 Ω后固定．已知R2＝16 Ω，R3＝
Ω，则：
(1)开关S断开时，通过R1的电流为I1＝________；
开关S接通时，通过R1的电流为
＝________；
(2)为了使A、B之间电路的电功率在开关S接通时能达到最大值，则R1＝________，此时A、B间电路消耗的电功率Pm＝________．
答案：0.5A,2.0A,0,25W

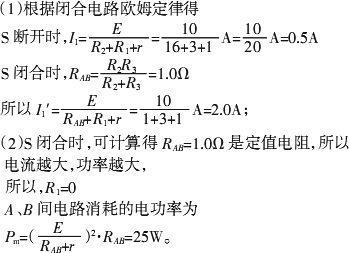

解析：
解析：
|
|
