题目内容
某同学在用电流表和电压表测电池的电动势和内电阻的实验中，串联了一只2Ω的保护电阻R，实验电路如图（甲）所示，请回答下列问题：
（1）按电路原理图（甲）连接实物电路图（乙）．
（2）接好电路后，该同学开始实验，闭合电键S后，他发现电流表的示数为零，电压表的示数不为零，他用多用电表的电压挡检查电路，把两表笔分别接a、b和b、c及d、e时，示数均为零，把两表笔接c、d时，其示数与电压表示数相同，检查各接线柱均未接错，且接触良好，各接线之间也未发生短路，由此可推断故障原因应是______．
（3）排除故障后，该同学顺利完成实验，测得下列五组数据：
| U（V） | 1.40 | 1.30 | 1.20 | 1.10 | 1.00 |
| I（A） | 0.04 | 0.07 | 0.12 | 0.17 | 0.20 |
【答案】分析：（1）由电路图可知电路结构，根据电路图连接实物图，注意电压表正负接线柱不要接反；
（2）开关闭合时，电流表无示数，说明电路开路；电压表有示数，说明电压表的正负接线柱到电源正负极的电路是连通的，则可得出发生故障的位置；
（3）由表格中数据采用描点法，得出各点的坐标，由直线将各点连接，由图象的纵坐标的截距可求得电源的电动势；由图象的横坐标的交点可求得路端电压为0.9V时的电流，由闭合电路欧姆定律可求得电源的内阻．
解答：解；（1）由电路图，按顺序先将串联部分连在电源两端，再把电压表并联在滑动变阻器及电流表两端，如图
（2）电流表没有示数，说明电路中一定存在开路；而两表笔分别接a、b和b、c及d、e时，示数均为零，说明电路仍没有连通；
而把两表笔接c、d时，其示数与电压表示数相同，说明c、d间应出现了断路；
故答案为：c、d之间滑动变阻器断路

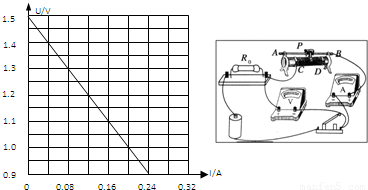

（3）通过描点连线可得图象如上图；
由图可知，电动势E=1.50V，
电压为0.9V时，电流为0.24；
由闭合电路欧姆定律可知：E=U+I（r+R）
r=
-2=0.5Ω
故答案为：（1）如图；（2）c、d间应出现了断路；（3）如图；1.50；0.5．
点评：本题要注意电压表的接入位置不是直接并联在电源两端，而是把定值电阻也包括在其中，故由闭合电路欧姆定律求出的内阻值包括了R．在实验可以将R等效为内电阻的一部分．
（2）开关闭合时，电流表无示数，说明电路开路；电压表有示数，说明电压表的正负接线柱到电源正负极的电路是连通的，则可得出发生故障的位置；
（3）由表格中数据采用描点法，得出各点的坐标，由直线将各点连接，由图象的纵坐标的截距可求得电源的电动势；由图象的横坐标的交点可求得路端电压为0.9V时的电流，由闭合电路欧姆定律可求得电源的内阻．
解答：解；（1）由电路图，按顺序先将串联部分连在电源两端，再把电压表并联在滑动变阻器及电流表两端，如图
（2）电流表没有示数，说明电路中一定存在开路；而两表笔分别接a、b和b、c及d、e时，示数均为零，说明电路仍没有连通；
而把两表笔接c、d时，其示数与电压表示数相同，说明c、d间应出现了断路；
故答案为：c、d之间滑动变阻器断路
（3）通过描点连线可得图象如上图；
由图可知，电动势E=1.50V，
电压为0.9V时，电流为0.24；
由闭合电路欧姆定律可知：E=U+I（r+R）
r=
-2=0.5Ω故答案为：（1）如图；（2）c、d间应出现了断路；（3）如图；1.50；0.5．
点评：本题要注意电压表的接入位置不是直接并联在电源两端，而是把定值电阻也包括在其中，故由闭合电路欧姆定律求出的内阻值包括了R．在实验可以将R等效为内电阻的一部分．
