Question

热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水杯（图中未画出）、电源（3V、内阻可忽略）、直流电流表（内阻约1Ω）、直流电压表（内阻约5kΩ）、滑动变阻器（0~20Ω）、开关、导线若干。

（1）在图13（b）的方框中画出实验电路图，要求测量误差尽可能小。

（2）根据电路图，在图13（b）的实物图上连线。

（3）简要写出完成接线后的主要实验步骤

①往保温杯中加入热水，稍等读出温度值。

②

③重复①，②测出不同温度下的数据。

④



Answer 1

【答案】

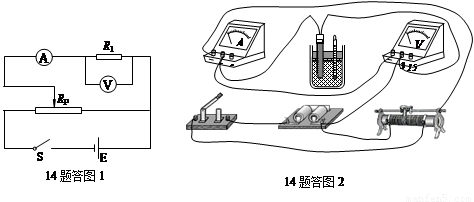

1）见答图1；（2）见答图2



（3）调节滑动变阻器，快速测出几组电压表和电流表的值；绘出各测量温度下的热敏电阻的伏安特性曲线。

【解析】略
