题目内容

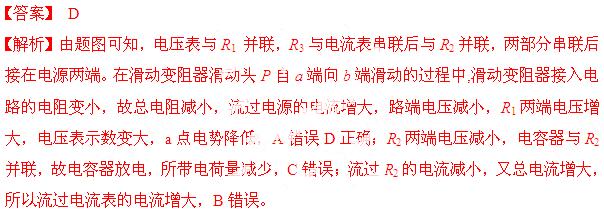

（2013北京市东城区联考）在如图9所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，、为理想电流表和电压表。在滑动变阻器滑动头P自a端向b端滑动的过程中,下列说法中正确的是

A．电压表示数变小

B．电流表示数变小

C．电容器C所带电荷量增多

D．a点的电势降低

练习册系列答案

西城学科专项测试系列答案

相关题目

（2013北京市东城区联考）如图4所示，在外力作用下某质点运动的v-t图像为正弦曲线，从图中可判断

A．在0～t1时间内，外力做负功

B．在0～t1时间内，外力的功率逐渐增大

C．在t2时刻，外力的功率最大

D．在t1～t3时间内，外力做的总功为零

（2013北京市东城区联考）如图7所示，人在船上向前行走，脚与船面间不打滑。忽略水对船的阻力，则下列四个说法中不正确的有

①脚与船之间的摩擦力是静摩擦力；

②脚与船之间的摩擦力对船做负功；

③脚与船之间的摩擦力对人做负功；

④脚与船之间的摩擦力对人船组成的系统所做功的的代数和不为零。

A．①③　　　　　 B．②③　　　　　　　

C．②④　　　　　　　 D．②③④

（2013北京市东城区联考）如图2所示为某质点做直线运动的v-t图像，关于这个质点在4s内的运动情况，下列说法中正确的是

A．质点始终向同一方向运动

B．4s内通过的路程为4m，而位移为零

C．4s末质点离出发点最远

D．加速度大小不变，方向与初速度方向相同

（2013北京市东城区联考）质量为2kg的物体在水平推力F的作用下沿水平面做直线运动，一段时间后撤去F，其运动的v－t图像如图18所示，g取10m/s²．求：

（1）物体与水平面间的动摩擦因数μ；

（2）水平推力F的大小；

（3）0～10s内物体运动位移的大小。

（2013北京市东城区联考）小船横渡一条河，船本身提供的速度大小方向都不变，已知小船的运动轨迹如图3所示，则河水的流速

　 A．越接近B岸水速越大

　 B．越接近B岸水速越小

　 C．由A到B水速先增后减小

　 D．水流速度恒定
