题目内容

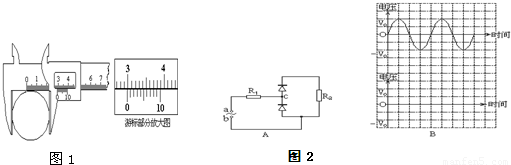

（1）一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为 毫米．（2）如图A所示的电路中，两二极管均可视为理想二极管，R1=R2．a端对b端的电压与时间的关系如图B的上图所示．请在图B的下图中作出a端对c点的电压与时间的关系图线（最少画一个周期，可用铅笔作图）．
【答案】分析：1、游标卡尺读数的方法是主尺读数加上游标读数，不需估读．
2、根据二极管的单向导电性特点作图．
解答：解：（1）游标卡尺的主尺读数为29mm，游标尺上第3个刻度与主尺上某一刻度对齐，故其读数为0.1×8mm=0.8mm，
所以最终读数为：29mm+0.8mm=29.8mm；
（2）a端对b端的电压与时间的关系如图B的上图所示，根据二极管的单向导电性得a端对c点的电压关系，
故答案为：
（1）29.8．
（2）如图
点评：1、解决本题的关键掌握游标卡尺的读数方法，游标卡尺读数的方法是主尺读数加上游标读数．
2、作图时应使图线的上半部和下半部看起来基本象是峰值不同的正弦曲线的一部分，图线的最高点、最低点及与横轴的交点位置必须正确．
2、根据二极管的单向导电性特点作图．
解答：解：（1）游标卡尺的主尺读数为29mm，游标尺上第3个刻度与主尺上某一刻度对齐，故其读数为0.1×8mm=0.8mm，
所以最终读数为：29mm+0.8mm=29.8mm；
（2）a端对b端的电压与时间的关系如图B的上图所示，根据二极管的单向导电性得a端对c点的电压关系，
故答案为：
（1）29.8．
（2）如图
点评：1、解决本题的关键掌握游标卡尺的读数方法，游标卡尺读数的方法是主尺读数加上游标读数．
2、作图时应使图线的上半部和下半部看起来基本象是峰值不同的正弦曲线的一部分，图线的最高点、最低点及与横轴的交点位置必须正确．
