题目内容

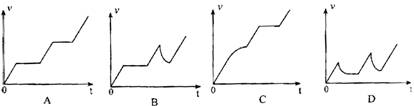

如图所示，直线MN下方有一宽度为2L的匀强磁场区域，磁场方向垂直纸面向里。边长为L、质量为m的导线框abcd在t=0时刻开始从MN上方某一高度处自由下落，下列所给
图象能够定性描述线框abcd运动情况的是（ ）
BCD
【解析】略
如图所示，直线MN的下方有竖直向下的匀强电场，场强大小为E=700V/m。在电场区域内有一个平行于MN的挡板PQ；MN的上方有一个半径为R=0.866m的圆形弹性围栏，在围栏区域内有图示方向的匀强磁场，磁感应强度大小为B=1.4T。围栏最低点一个小洞b，在b点正下方的电场区域内有一点a，a点到MN的距离d1=45cm，到PQ距离d2=5cm。现将一个质量为m=0.1g ，带电量q=2×10-3C的带正电小球（重力不计），从a点由静止释放，在电场力作用下向下运动与挡板PQ相碰后电量减少到碰前的0.8倍，且碰撞前后瞬间小球的动能不变，不计小球运动过程中的空气阻力以及小球与围栏碰撞时的能量损失，试求：（已知，）
⑴求出小球第一次与挡板PQ相碰后向上运动的距离；
⑵小球第一次从小洞b进入围栏时的速度大小；
⑶小球从第一次进入围栏到离开围栏经历的时间。
如图所示，直线MN上方存在垂直纸面向里、磁感应强度大小为B的匀强磁场，现有一质量为m、带电荷量为+q的粒子在纸面内以某一速度从A点射入，其方向与MN成30°角，A点到MN的垂直距离为d，带电粒子重力不计．求：
如图所示，直线MN是某电场中的一条电场线（方向未画出）．虚线是一带电的粒子只在电场力的作用下，由a到b的运动轨迹，轨迹为一抛物线．下列判断正确的是（ ）
如图所示，直线MN的下方有竖直向下的匀强电场，场强大小为E=700V/m．在电场区域内有一个平行于MN的挡板PQ；MN的上方有一个半径为R=0.866m的圆形弹性围栏，在围栏区域内有图示方向的匀强磁场，磁感应强度大小为B=1.4T．围栏最低点一个小洞b，在b点正下方的电场区域内有一点a，a点到MN的距离d1=45cm，到PQ距离d2=5cm．现将一个质量为m=0.1g，带电量q=2×10-3C的带正电小球（重力不计），从a点由静止释放，在电场力作用下向下运动与挡板PQ相碰后电量减少到碰前的0.8倍，且碰撞前后瞬间小球的动能不变，不计小球运动过程中的空气阻力以及小球与围栏碰撞时的能量损失，试求：（已知1.2510=9.31，1.2511=11.628）
（2012?广东一模）如图所示，直线MN上方有匀强磁场，磁感应强度为B，方向垂直纸面向里；下方有方向向下的匀强电场，场强为E，一电子（电量e，质量为m）自A点由静止释放，A点到MN的距离为d．不计重力，求：
，
）
