题目内容
表格中所列数据是测量小灯泡U－Ⅰ关系的实验数据：
(1)分析上表内实验数据可知，应选用的实验电路图是图________(填“甲”或“乙”)；
(2)在方格纸内画出小灯泡的U－Ⅰ曲线．分析曲线可知小灯泡的电阻随Ⅰ变大而________(填“变大”、“变小”或“不变”)；
(3)如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为3 V的电源上．已知流过电阻R的电流是流过灯泡b电流的两倍，则流过灯泡b的电流约为________A．
答案：
解析：
解析：
(1)甲

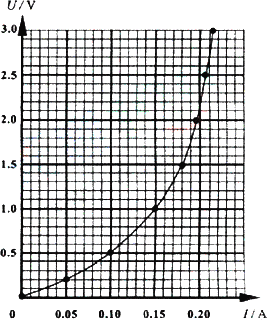

(2)小灯泡的U－Ⅰ曲线如下图所示，变大
(3)0.07
