题目内容
如图所示电路中，R1=15Ω，滑动变阻器R2标有“40Ω，2A”字样，理想电压表的量程有0﹣3V和0﹣15V两档，理想电流表量程有0﹣0.6A和0﹣3A两档，闭合开关S，将滑片P从最左端向右端移动到某位置时，电压表、电流表示数分别为2.5V和0.3A，继续向右滑动P至另一位置，电压表指针在满偏的
，电流表指针在满偏的
，求：

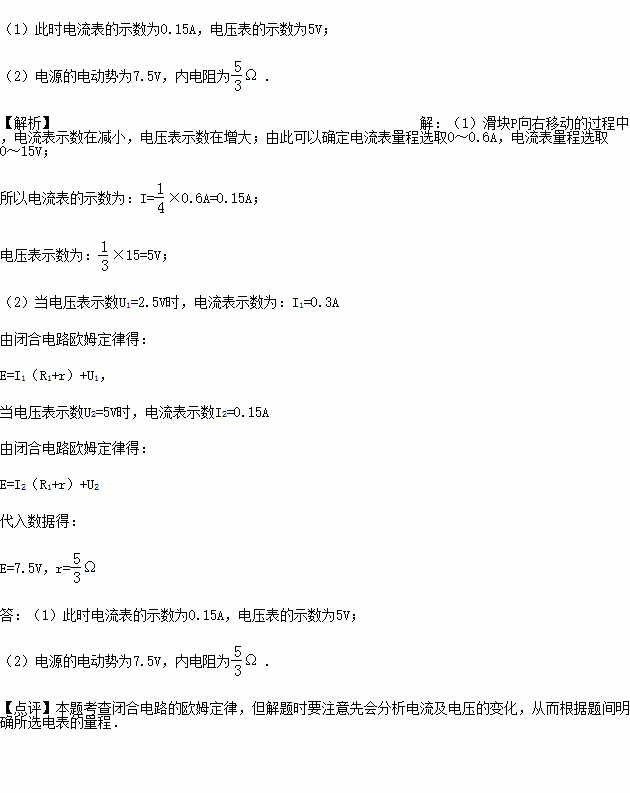

（1）此时电流表和电压表的示数；
（2）电源的电动势和内电阻．
