题目内容
现需测量一个电池的电动势E和内电阻r。器材有：电流表（量程60mA,内阻约为
）；电压表（量程10V，内阻约为
）；热敏电阻（80
～200）；一杯水；一个开关；酒精灯；温度计；导线若干。

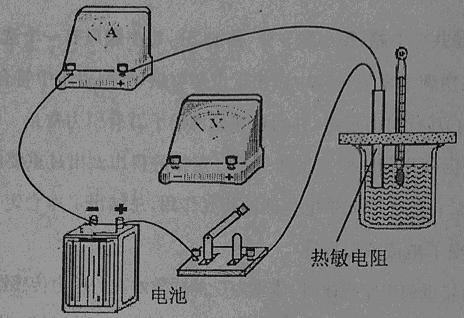

（1）一位同学根据现有器材设计实验电路并连接了部分实物，如图所示，请你用笔画线代替导线把电压表接入电路。
（2）用酒精灯对

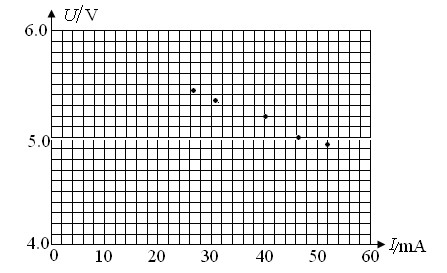

水加热，下表为该同学在不同水温下测得的电流和电压数据，并在U—I图中标出，由该图可得电池的电动势E＝ V，内电阻r＝ （保留2位有效数字）。
（3）利用以上数据还可以粗略算出热敏电阻的阻值，发现随着温度的升高，热敏电阻的阻值将会变 （填“小”或“大”）。
（1）所画电路如图（2分）
（2）5.8～6.2（2分），19~21（2分）；
（3）小 （2分）
练习册系列答案
阅读快车系列答案
相关题目
现需测量一个电池的电动势E和内电阻r．器材有：电流表（量程60mA，内阻约为10Ω）；电压表（量程10V，内阻约为20kΩ）；热敏电阻（80Ω～200Ω）；一杯水；一个开关；酒精灯；温度计；导线若干．
（1）一位同学根据现有器材设计实验电路并连接了部分实物，如图所示，请你用笔画线代替导线把电压表接入电路．
（2）用酒精灯对水加热，下表为该同学在不同水温下测得的电流和电压数据，并在U-I图中标出，由该图可得电池的电动势E=______V，内电阻r=______Ω（保留2位有效数字）．
（3）利用以上数据还可以粗略算出热敏电阻的阻值，发现随着温度的升高，热敏电阻的阻值将会变______（填“小”或“大”）．
（1）一位同学根据现有器材设计实验电路并连接了部分实物，如图所示，请你用笔画线代替导线把电压表接入电路．
（2）用酒精灯对水加热，下表为该同学在不同水温下测得的电流和电压数据，并在U-I图中标出，由该图可得电池的电动势E=______V，内电阻r=______Ω（保留2位有效数字）．
| t/℃ | 20 | 40 | 60 | 80 | 100 |
| I/mA | 26.1 | 33.3 | 40.0 | 46.2 | 52.2 |
| U/V | 5.48 | 5.33 | 5.20 | 5.08 | 4.96 |
