如图所示.两条平行虚线之间存在匀强磁场.虚线间的距离为L.磁场方向垂直于纸面向里．abcd是位于纸面内的梯形线圈.ad与bc间的距离也为L．t＝0时刻.bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域.取沿a→b→c→d→a的方向为感应电流的正方向.则在线圈穿过磁场区域的过程中.感应电流i随时间t变化的� 题目和参考答案——青夏教育精英家教网—

题目内容

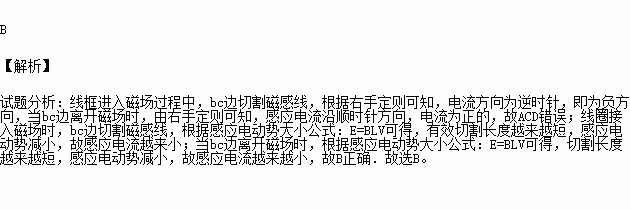

如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直于纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为L．t＝0时刻，bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a的方向为感应电流的正方向，则在线圈穿过磁场区域的过程中，感应电流i随时间t变化的图像应是图中的（）

练习册系列答案

相关题目

在日常生活中，我们经常看到物体与物体间发生反复的碰撞。现如今有一块表面水平的木板，被放在光滑的水平地面上。它的右端与墙之间有一段距离，其长度L为0．08m。另有一小物块以2m/s 的初速度v0从木板的左端滑上它．已知木板和小物块的质量均为1kg，小物块与木板之间的动摩擦因数μ=0．1，木板足够长使得在以后的运动过程中小物块始终不与墙接触，木板与墙碰后木板以原速率反弹，碰撞时间极短可忽略，取g=10m/s2。求：

（1）从小物块滑上木板到二者达到共同速度时，木板与墙碰撞的总次数和所用的时间；

（2）达到共同速度时木板右端与墙之间的距离．

一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图所示．矩形线圈与阻值为10Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是（）．

A．t1时刻通过线圈的磁通量为零

B．t2时刻感应电流方向发生变化

C．t3时刻通过线圈的磁通量变化率的绝对值最大

D．交变电流的有效值为A

如图甲所示，一轻杆一端固定在O点，另一端固定一小球，在竖直平面内做半径为R的圆周运动．小球运动到最高点时，杆与小球间弹力大小为FN，小球在最高点的速度大小为V，FN－V2图象如图乙所示．下列说法正确的是

A．当地的重力加速度大小为

B．小球的质量为

C．时，杆对小球弹力方向向上

D．若，则杆对小球弹力大小为2a

如图甲所示，不计电阻的平行金属导轨竖直放置，导轨间距L＝1m，上端接有阻值为R＝3Ω的电阻，虚线OO′下方有垂直于导轨平面的匀强磁场．现将质量m＝0．1kg、电阻r＝1Ω的垂直于导轨放置的金属杆ab从OO′上方某处由静止释放，杆下落的过程中始终与导轨保持良好接触，杆下落过程中的v?t图像如图乙所示．（g取10 m/s2），则：
