题目内容

如图甲所示，在坐标系中，轴左侧有沿轴正向的匀强电场，场强大小为E；轴右侧有如图乙所示，大小和方向周期性变化的匀强磁场，磁感强度大小B₀已知.磁场方向垂直纸面向里为正.时刻，从轴上的p点无初速释放一带正电的粒子，质量为m，电量为q（粒子重力不计），粒子第一次在电场中运动时间与第一次在磁场中运动的时间相等.求

（1）P点到O点的距离；

（2）粒子经一个周期沿y轴发生的位移；

（3）粒子能否再次经过O点，若不能说明理由.若能，求粒子再次经过O点的时刻；

（4）粒子第4n（n=1、2、3…）次经过y轴时的纵坐标.

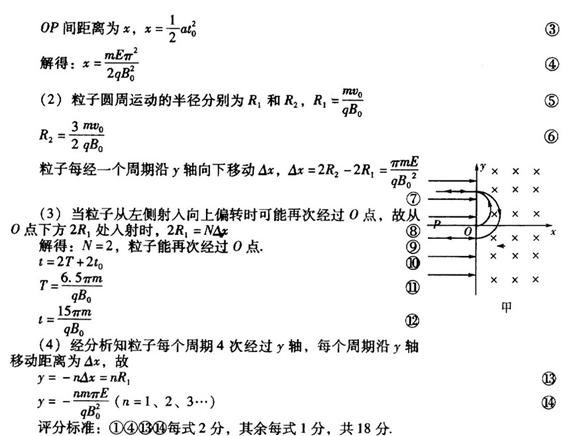

【解析】

练习册系列答案

（1）P点到O点的距离；
（2）粒子经一个周期沿y轴发生的位移；
（3）粒子能否再次经过O点，若不能说明理由．若能，求粒子再次经过O点的时刻；
（4）粒子第4n（n=1、2、3…）次经过y轴时的纵坐标．

如图甲所示，在坐标系xOy中，有边长为a的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处，在y轴的右侧的Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好重合，左边界与y轴重合，右边界与y轴平行.t＝0时刻，线圈以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域，取沿a→b→c→d→a的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线是图乙中的（）

乙

（18分）如图甲所示，在坐标系中，轴左侧有沿轴正向的匀强电场，场强大小为E；轴右侧有如图乙所示，大小和方向周期性变化的匀强磁场，磁感强度大小B₀已知.磁场方向垂直纸面向里为正.时刻，从轴上的p点无初速释放一带正电的粒子，质量为m，电量为q（粒子重力不计），粒子第一次在电场中运动时间与第一次在磁场中运动的时间相等.求

（1）P点到O点的距离；

（2）粒子经一个周期沿y轴发生的位移；

（3）粒子能否再次经过O点，若不能说明理由.若能，求粒子再次经过O点的时刻；

（4）粒子第4n（n=1、2、3 ）次经过y轴时的纵坐标.

如图甲所示，在坐标系xoy中，有边长为a的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处．在y轴的右侧的I，IV象限内有一垂直纸面向里的匀强磁场，磁场的上边界L与线框的ab边刚好重合，左边界与Y轴重合，右边界与y轴平行。t＝0时刻，线圈以恒定的速度v沿垂直于磁场L边界的方向穿过磁场区域．取沿a→b的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线是图乙中的（）

如图甲所示，在坐标系xoy中，有边长为a的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处．在y轴的右侧的I,IV象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好重合，左边界与Y轴重合，右边界与y轴平行．t＝0时刻，线圈以恒定的速度v沿垂直于磁场L边界的方向穿过磁场区域．取沿abcda的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线是图乙中的
