如图所示，在磁感应强度大小为B、方向垂直向上的匀强磁场中，有一上、下两层均与水平面平行的“U”型光滑金属导轨，在导轨面上各放一根完全相同的质量为m的匀质金属杆A1和A2，开始时两根金属杆位于同一竖起面内且杆与轨道垂直．设两导轨面相距为H，导轨宽为L，导轨足够长且电阻不计，金属杆单位长度的电阻为r．现有一质量为m/2的不带电小球以水平向右的速度v0撞击杆A1的中点，撞击后小球反弹落到下层面上的C点．C点与杆A2初始位置相距为S．求：
(1)回路内感应电流的最大值；
(2)整个运动过程中感应电流最多产生了多少热量；
(3)当杆A2与杆A1的速度比为1∶3时，A2受到的安培力大小．
答案：

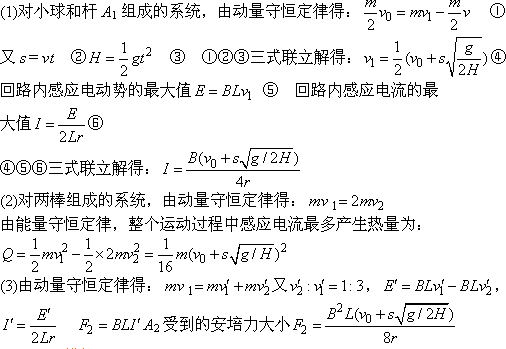

解析：
提示：
解析：
|
|
提示：
|
此题将电磁感应、电路、动量及能量守恒、受力分析及平抛运动等知识巧妙地结合在一起，既考查了稳定状态，又考查了稳定前的瞬时分析，是一道经典好题．本题是广东卷将不同考点的知识有机的组合在一起的典例，也代表着广东卷命题的一个新趋势新特点，考生应在平时多加训练，培养将题目还原的能力． |
