题目内容

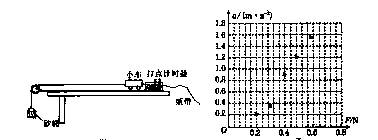

为了验证“当质量一定时，物体的加速度与它所受的合外力成正比”一组同学用图甲所示的装置进行实验，将将得到的实验数据描在图乙所示的坐标图中。，



1.由图乙作出图线

2.由图线可以发现，该组同学实验操作中遗漏了               这个步聚。

3.根据图线可以求出小车的质量是              （保留两位有效数字）。



【答案】



1.略

2.平衡摩擦力

3.0.33~0.30kg

【解析】略



练习册系列答案
相关题目
在“验证牛顿运动定律”的实验中，采用如图所示的实验装置，小车及车中的砝码的质量用M表示，小桶及沙子的质量用m表示，小车的加速度可由小车后拖动的纸带上打的点计算出．
（1）当M与m的大小关系满足
M＞＞m
M＞＞m
时，才可以认为绳对小车的拉力等于盘及盘中砝码的重力．
（2）一组同学在做加速度与质量的关系实验时，保持小桶及沙子的质量一定，改变小车及车中砝码的质量，测出相应的加速度，采用图象法处理数据，为了比较容易地检查出加速度a与质量M的关系，应该作a与
1
M
1
M
的图象．
（3）如图（a）所示为甲同学根据测量数据作出的a-F图线，此图线说明实验存在的问题是
没有（完全）平衡小车受到的摩擦力
没有（完全）平衡小车受到的摩擦力
．
（1）在①研究加速度与外力（质量一定）的关系；②验证机械能守恒定律；③探究弹力大小与弹簧伸长量之间的关系三个实验中；某同学正确地作出了三个实验的图线，如图1中A、B、C所示．根据坐标轴代表的物理量判断；A是实验
①
①
（只需填序号）的图线，其斜率表示
物体质量的倒数
1
m
物体质量的倒数
1
m
；B实验图线的表示
当地的重力加速度g
当地的重力加速度g
，C实验图线的斜率表示
弹簧的劲度系数k
弹簧的劲度系数k


（2）如图2在竖直放置的立柱上端有一个电磁铁，通电时，小球被吸在电磁铁上，断电时，小球自由下落，计时装置开始计时．立柱上有可以移动的光电门．当小球经过光电门时，光电计时装置能测出小球从初始位置到这个光电门所需时间为t，再用刻度尺测出电磁铁到光电门的距离s．为了探究自由落体的位移s与下落时间t的关系．
①设计一个记录实验数据的表格
②为了达到实验目的，你猜想位移s可能与
t
t
成正比，或可能与
t2
t2
成正比，…根据你的猜想，为了达到实验目的，应如何处理实验数据？
尝试作出s--t图，看是否是直线，若不是再作出s--t2图或s--t3图，知道作出的图象是倾斜的直线
尝试作出s--t图，看是否是直线，若不是再作出s--t2图或s--t3图，知道作出的图象是倾斜的直线
．
实验题
在“验证牛顿运动定律”的实验中，采用如图1所示的实验装置．
小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带打上的点计算出．
（1）当M与m的大小关系满足
M远大于m
M远大于m
时，才可以认为绳对小车的拉力大小等于盘及盘中砝码的重力．
（2）一组同学在做加速度与质量的关系实验时，保持盘及盘中砝码的质量一定，改变小车及车中砝码的质量，测出相应的加速度，采用图象法处理数据．为了比较容易地检查出加速度a与质量M的关系，应该作a与
1
M
1
M
的图象．
（3）如图2所示为甲同学根据测量数据作出的a-F图线，说明实验存在的问题是
没有平衡摩擦力或平衡时角度过小．
没有平衡摩擦力或平衡时角度过小．
．
（4）某同学在做加速度和力、质量的关系的实验中，测得小车的加速度a和拉力F的数据如下表所示：
F
N
 0.20 0.30 0.40 0.50 0.60
a/（m?s-2） 0.11 0.19 0.29 0.40 0.51
请根据表中的数据在坐标纸中作出a-F图象（图3）；
（5）图象的斜率的物理意义是
小车的总质量的倒数
小车的总质量的倒数
；
（6）在“探究两个共点力的合成”实验中，某小组做实验时得出如图4所示的图（O为橡皮条与细绳套的结点）．图中
F
F
是F1与F2合力的实验值，为使橡皮筋沿竖直方向伸长，那么互成角度的两弹簧秤所施的力F1和F2必须
C
C
．
A．等大  B．互相垂直  C．水平分力，等大反向  D．竖直分力等大
（7）做匀变速直线运动的小车带动纸带通过电火花计时器，打出的部分计数点如图5所示．每相邻两点间还有四点未画出来，电火花计时器使用的是220V、T=0.02s的交流电，求：电火花计时器打第2个计数点时，小车的速度v2=
0.49
0.49
m/s，小车的加速度a=
0.88
0.88
m/s2．（结果保留两位有效数字）
在“验证牛顿运动定律”的实验中，采用如图1所示的实验装置，小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带打上的点计算出．
（1）当M与m的大小关系满足
M＞＞m
M＞＞m
时，才可以认为绳对小车的拉力大小等于盘及盘中砝码的重力．

（2）一组同学在做加速度与质量的关系实验时，保持盘及盘中砝码的质量一定，改变小车及车中砝码的质量，测出相应的加速度，采用图象法处理数据．为了比较容易地检查出加速度a与质量M的关系，应该做a与
1
M
1
M
的图象．
（3）如图2（a），甲同学根据测量数据做出的a-F线，说明实验存在的问题是
平衡摩擦力时木板倾角过大
平衡摩擦力时木板倾角过大
．
（4）乙、丙同学用同一装置做实验，画出了各自得到的a-F图线，如图2（b）所示，两个同学做实验时的哪一个物理量取值不同？答：
两小车及车上砝码的总质量不同
两小车及车上砝码的总质量不同
．
（5）一组同学在先保持盘及盘中的砝码质量一定，探究做加速度与质量的关系，以下做法正确的是：
BC
BC

A．平衡摩擦力时，应将盘及盘中的砝码用细绳通过定滑轮系在小车上
B．每次改变小车的质量时，不需要重新平衡摩擦力
C．实验时，要保证绳和纸带均与木板平行以减小误差
D．小车运动的加速度可用天平测出m以及小车质量M，直接用公式 a=mg/M求出．
（6）已知打点计时器使用的交流电频率为50Hz，每相邻两个计数点间还有4个点未画出，利用图3给出的数据可求出小车下滑的加速度a=
1.58m/s2
1.58m/s2
．（结果保留三位有效数字）
在“验证牛顿运动定律”的实验中，采用如图（1）所示的实验装置．小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带打上的点计算出．精英家教网
（1）当M与m的大小关系满足

时，才可以认为绳对小车的拉力大小等于盘及盘中砝码的总重力．
（2）一组同学在做加速度与质量的关系实验时，保持盘及盘中砝码的质量一定，改变小车及车中砝码的质量，测出相应的加速度，采用图象法处理数据．为了比较容易地归纳出加速度a与质量M的关系，应该作a与

的图象．图（2）是某同学在此实验中获得的一条纸带，其中两相邻计数点间有四个点未画出．已知打点计时器使用的交流电源的频率为50Hz，则小车运动的加速度a=

m/s2．
（3）保持小车和数字测力计的总质量一定，改变钩码的质量，测出相应的加速度．采用图象法处理数据．请同学们根据测量数据描出的点作出a-F图象（图在答卷纸上），并根据测量数据作出的a-F图线，说明实验过程中可能存在的问题是

．
（4）乙、丙同学用同一装置做实验，画出了各自得到的a-F图线如图（3）所示，两个同学做实验时的哪一个物理量取值不同？

．
