题目内容

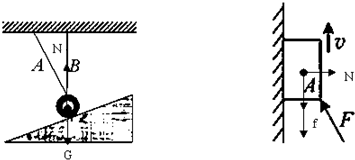

（1）图a中小球与绳A、B和斜面接触，其中B绳保持竖直，各个接触面光滑．画出小球所受所有力的示意图．
（2）图b物块A在F力的作用下沿竖直粗糙墙面向上滑动．画出除F力外的所有受力的示意图．
（2）图b物块A在F力的作用下沿竖直粗糙墙面向上滑动．画出除F力外的所有受力的示意图．
分析：（1）对小球进行受力分析，注意绳子拉力和斜面支持力有无的判断；
（2）对物块受力分析，重力、支持力、摩擦力、推力F．
（2）对物块受力分析，重力、支持力、摩擦力、推力F．
解答：解：（1）以小球为研究对象，分析小球受力情况：重力、细线B向上的拉力两个力作用．由于细线保持竖直，细线的拉力竖直向上，斜面对小球没有支持力，假设斜面对小球有支持力，方向必定是垂直于斜面向上，小球重力、细线的拉力和支持力，根据平行四边定则可知，三个力合力一定不为零，小球将运动起来，与题中小球的状态矛盾．所以斜面对小球没有支持力．同理可知绳A对小球没有拉力，所以小球只受重力和细线B的拉力．示意图如下：
（2）b物块A在F力的作用下沿竖直粗糙墙面向上滑动，除F力外的所有受力的示意图如下：
（2）b物块A在F力的作用下沿竖直粗糙墙面向上滑动，除F力外的所有受力的示意图如下：
点评：本题分析斜面对小球有无弹力采用假设法，这是判断物体间是否有弹力或摩擦力常用的方法．
