题目内容

有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法描绘这个灯泡的U—I图线。有下列器材供选用：

A．电压表（0~5V，内阻10kΩ）

B．电压表（0~10V，内阻20kΩ）

C．电流表（0~0.3A，内阻1Ω）

D．电流表（0~0.6A，内阻0.4Ω）

E．滑动变阻器（5Ω，1A）

F．滑动变阻器（500Ω，0.2A）

1.实验中电压表应选用         ，电流表应选用           。为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用         （用序号字母表示）

2.请在虚线框内画出满足实验要求的电路图，并在右图中把实验仪器连接成完整的实验电路。



【答案】



1.A 、 D 、 E

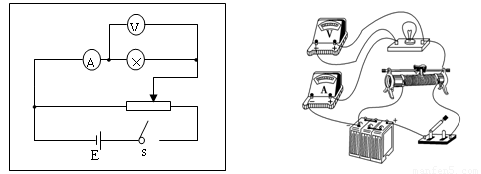

2.

【解析】略
