题目内容
如图所示，电阻不计的平行金属导轨MN和OP放置在水平面内．MO间接有阻值为R＝3 Ω的电阻．导轨相距d＝1 m，其间有竖直向下的匀强磁场，磁感强度B＝0.5 T．质量为m＝0.1 kg，电阻为r＝1 Ω的导体棒CD垂直于导轨放置，并接触良好，现用平行于MN的恒力F＝1 N向右拉动CD，CD受摩擦阻力f恒为0.5 N．求
(1)CD运动的最大速度是多少？
(2)当CD达到最大速度后，电阻R消耗的电功率是多少？
(3)当CD的速度为最大速度的一半时，CD的加速度是多少？
答案：

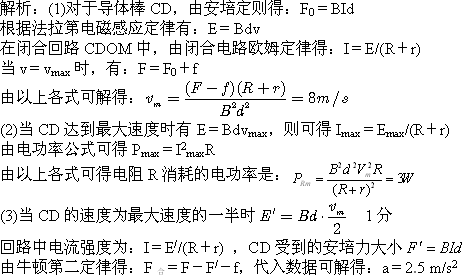

解析：
解析：
|
规律总结：分析综合问题时，可把问题分解成两部分——电学部分与力学部分来处理．电学部分思路：先将产生电动势的部分电路等效成电源，如果有多个，则应弄清它们间的(串、并联或是反接)关系．再分析内、外电路结构，作出等效电路图，应用欧姆定律理顺电学量间的关系．力学部分思路：分析通电导体的受力情况及力的效果，并根据牛顿定律、动量、能量守恒等规律理顺力学量间的关系．分析稳定状态或是某一瞬间的情况，往往要用力和运动的观点去处理．注意稳定状态的特点是受力平衡或者系统加速度恒定，稳定状态部分(或全部)物理量不会进一步发生改变．非稳态时的物理量，往往都处于动态变化之中，瞬时性是其最大特点．而“电磁感应”及“磁场对电流的作用”是联系电、力两部分的桥梁和纽带，因此，要紧抓这两点来建立起相应的等式关系． |
